DOI: 10.1021/acsanm.9b02559

采用静电纺丝技术制备了聚丙烯腈纳米纤维（PAN-NFs）负载银纳米粒子-石墨碳氮化物（Ag-NPs/g-C3N4）纳米粒子催化剂。结构和形态研究表明，g-C3N4材料中的球形银纳米粒子在PAN纳米纤维表面或PAN纳米纤维中分散良好，不会发生团聚。开发了PAN/Ag NPs/G-C3N4 NFs在可见光下氧化苯乙烯、-CH2键合分子和苯等有机基质的催化性能。催化剂的可见光介导活性与g-C3N4表面的光活性有关。在苯乙烯氧化的情况下，PAN/Ag NPs/g-C3N4 NFs对环氧化物具有良好的选择性，转化率更高（98%）。此外，使用H2O2以99%的转化率将乙苯氧化为苯乙酮。此外，当前材料还表明了苯(99%)被极好的C-H氧化成具有高选择性的所需苯酚。PAN/Ag NPs/g-C3N4 NFs具有出色的介孔吸附性能。这种混合纳米纤维还表现出增强的活性、优异的稳定性和可回收性。

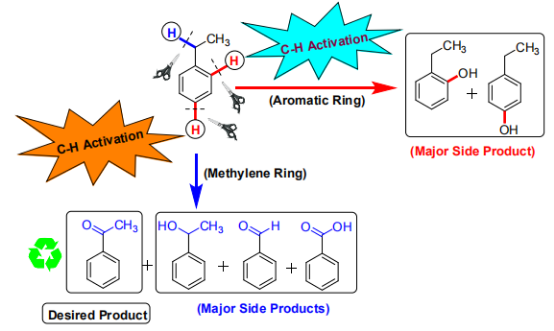

图1.乙苯可能的氧化产物

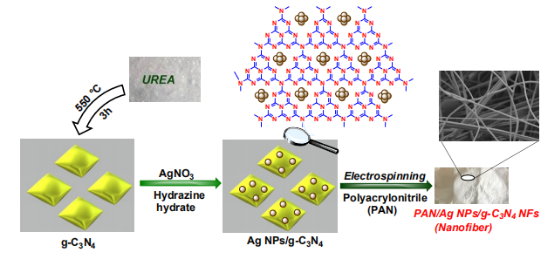

图2.PAN/Ag NPs/g-C3N4 NFs的制备示意图

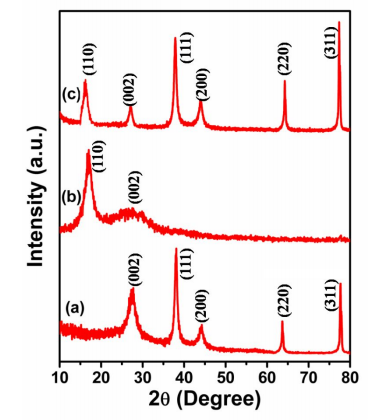

图3.（a）Ag NPs/g-C3N4、（b）PAN NFs和（c）PAN/Ag NPs/g-C3N4 NFs的XRD图

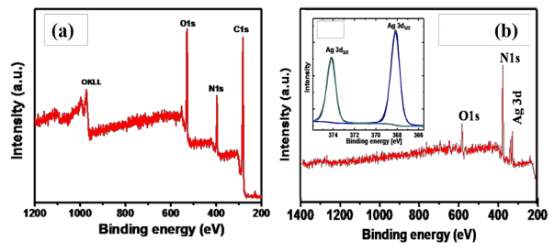

图4.（a）PAN NFs和（b）PAN/Ag NPs/g-C3N4 NFs的全扫描光谱

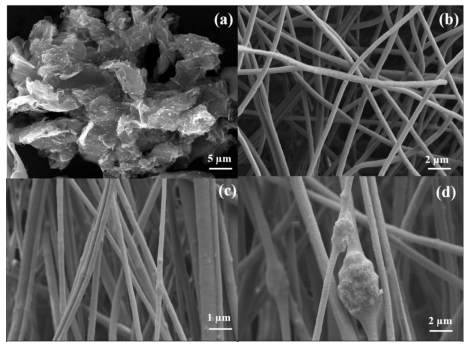

图5.（a）Ag NPs/g-C3N4、（b）PAN NFs和（c-d）PAN/Ag NPs/g-C3N4 NFs的SEM显微照片

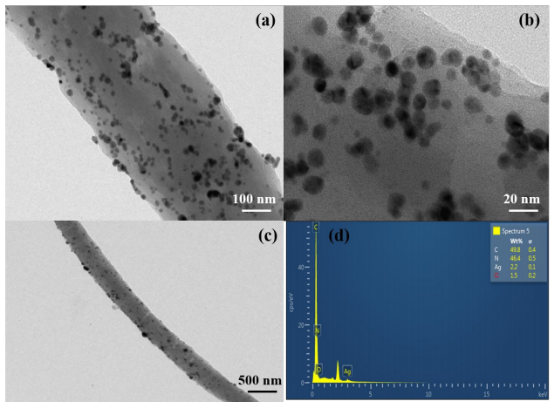

图6.（a-c）PAN/Ag NPs/g-C3N4的TEM图像和（d）PAN/Ag NPs/g-C3N4 NFs的EDAX光谱

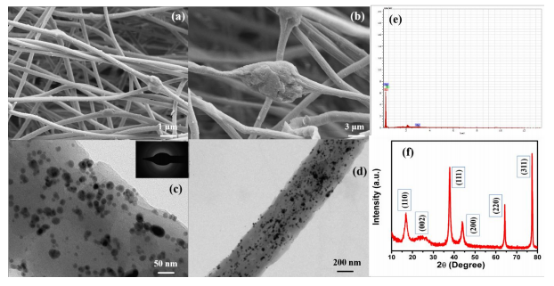

图7.重复利用的（a-b）PAN/Ag NPs/g-C3N4 NFs的SEM图，（c-d）重复利用的PAN/Ag NPs/g-C3N4 NFs的TEM图，（e）PAN/Ag NPs/g-C3N4 NFs的EDAX光谱（f）PAN/Ag NPs/g-C3N4 NFs的XRD光谱
