DOI：10.1016/j.fuel.2019.116861

放热甲烷部分氧化需要具有热稳定性的催化剂来应对热点的形成和抗氧化性，以保持氧存在下的活性。研究表明，通过甲烷部分氧化可生产合成气的高稳定性纳米纤维状La2NiZrO6催化剂。La2NiZrO6钙钛矿催化剂表现出无还原的催化活性，从而保持了在反应过程中的催化活性。热稳定的纤维结构能够通过高温煅烧来提高La2NiZrO6的结晶度，从而获得较高的催化活性。此外，通过改变催化剂纤维的直径可以很容易地提高催化剂的活性，这可以通过调整静电纺丝工艺来实现。而且，合成气产率随气体空速的增加而增加，这可能是由于局部温度升高所致。证实了纳米纤维催化剂在甲烷重整过程中的循环稳定性。因此，热稳定的纳米级La2NiZrO6催化剂具有通过甲烷快速部分氧化产生高合成气产量的潜力。

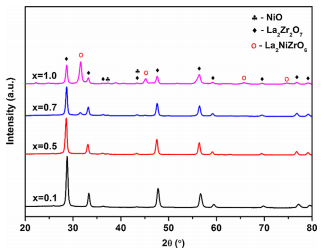

图1.La2NixZr2-xO7-δ的XRD图谱。

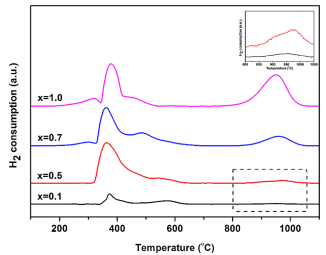

图2.La2NixZr2-xO7-δ的TPR曲线。

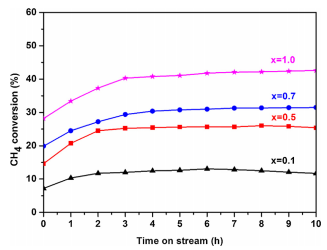

图3.在750℃和GHSV为3×106 L Kg-1 h-1的条件下，La2NixZr2-xO7-δ在甲烷部分氧化过程中的催化性能。

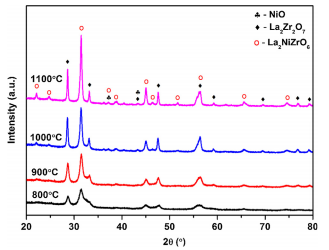

图4.在不同温度下煅烧的催化剂的XRD图谱。

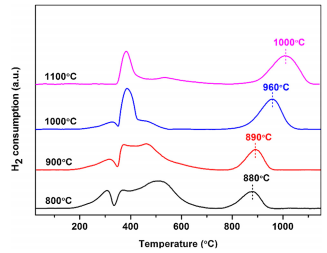

图5.具有不同煅烧温度的催化剂的TPR曲线。

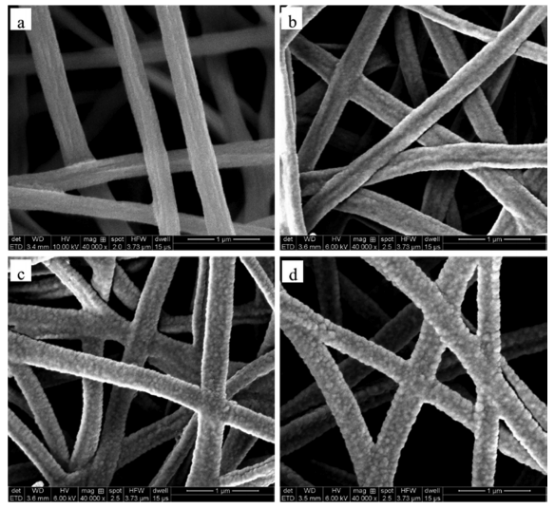

图6.在不同温度下煅烧的催化剂的SEM图：（a）800℃；（b）900℃；（c）1000℃；（d）1100℃。比例尺为1μm。

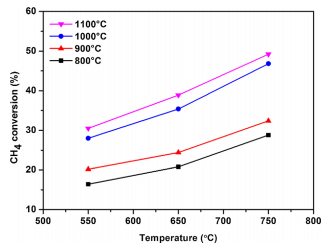

图7.在6×106 L Kg-1 h-1的GHSV和不同反应温度下，催化剂煅烧温度对甲烷转化率的影响。

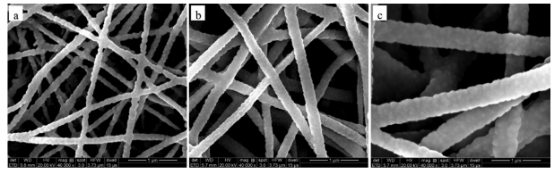

图8.不同PVP含量的催化剂的SEM图像：（a）3.3 wt%；（b）4.6 wt%；（c）6.1 wt%。比例尺为1μm。

图9. GHSV对750℃下不同纤维直径的催化剂的催化性能的影响：（a）甲烷转化率；（b）氢气的选择性；（c）一氧化碳选择性。

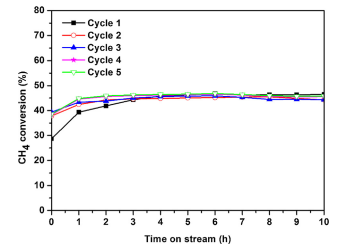

图10.在750℃和GHSV为3×106 L Kg-1 h-1的甲烷部分氧化过程中，x=1.0催化剂的循环稳定性。

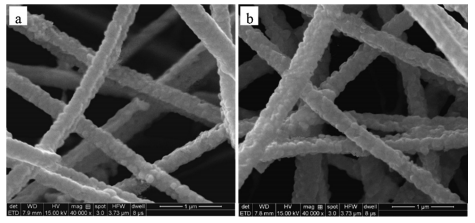

图11.（a）1个循环和（b）5个循环后的催化剂的SEM图像。比例尺为1μm。

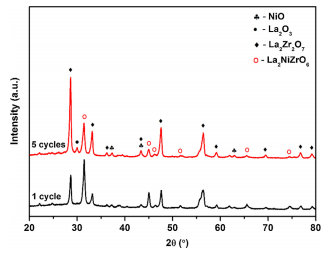

图12.废催化剂的XRD图谱。
