DOI：10.1016/j.carbpol.2019.115786

新型纳米材料已被开发用于抗菌和伤口愈合。本文报道了用羧甲基壳聚糖纳米粒子（CMCS-OH30 NPs）包封抗菌肽OH-CATH30（OH-30）制备聚乙烯醇/壳聚糖（PVA/CS）纳米纤维。静电纺丝制备的含OH-30 纳米粒子（NP-30-NFs）的PVA/CS纳米纤维可以实现二次嵌入OH-30。采用高效液相色谱法研究了NP-30-NFs对OH-30释放的影响。采用细菌平板计数法研究了NP-30-NFs对大肠杆菌和金黄色葡萄球菌的抗菌活性。将含有不同浓度纳米粒子的NP-30-NFs应用于小鼠皮肤创面，观察其促进创面愈合的效果。结果表明，NP-30-NFs具有抗菌作用，可促进皮肤创面愈合。

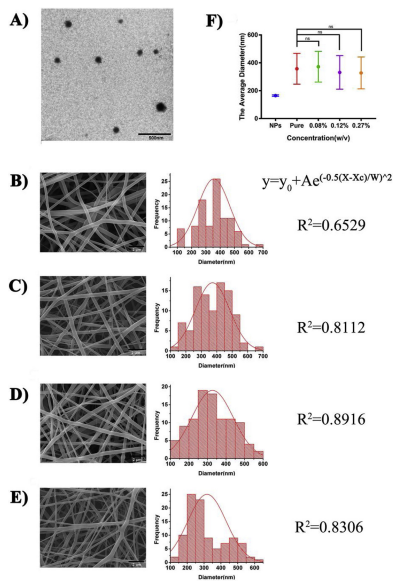

图1.透射电镜照片显示CMCS-OH-30 纳米粒子（A）的形态特征。不同纳米粒子浓度的纳米纤维的SEM图像。纯PVA/CS纳米纤维（B），0.08%（w/v）NP-30-NFs（C），0.12%（w/v）NP-30-NFs（D），0.27%（w/v）NP-30-NFs（E），平均直径比较（F）（n=100）。

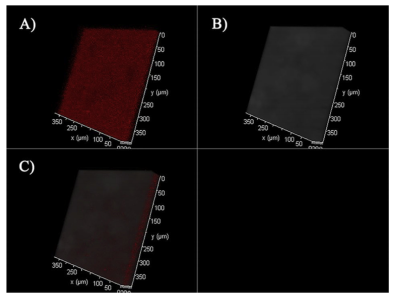

图2.在不同显微镜下0.27% NP-30-NFs的LSCM图像。 荧光显微镜（A），光学显微镜（B）以及两者的组合（C）。

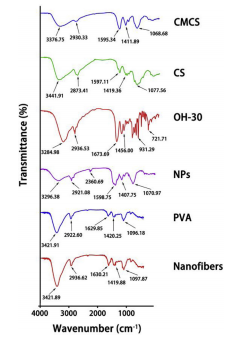

图3.CMCS、CS、OH-30、NPs，PVA和0.27% NP-30-NFs的FTIR光谱。

图4.PVA/CS电纺纤维膜的溶胀度（％）（A）。OH-30浓度（0、0.08%、0.12%、0.27%）（n=3）。不同时间从纳米纤维和CMCS-OH30 纳米粒子释放OH-30的体外释放特性（根据累积释放百分比与时间的关系绘制）（B）（n=3）。

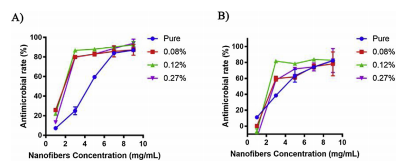

图5.纳米纤维垫在5×104 CFU/mL细菌，37℃下孵育24小时后对大肠杆菌和金黄色葡萄球菌的抗菌活性（n=3）。

图6.HaCaT细胞的细胞毒性测定。将细胞和不同浓度的纳米纤维膜提取物在37℃下孵育12小时（n=3）。

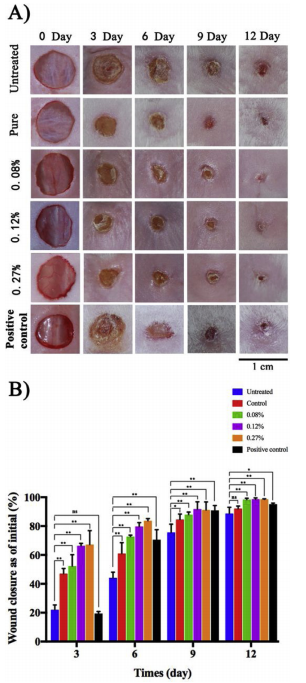

图7.不同治疗组小鼠模型的伤口愈合效果（A）；各组的伤口闭合率（B）（n=3）。

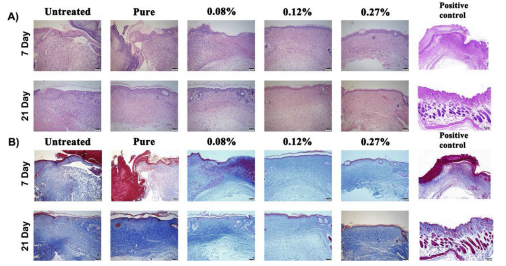

图8.苏木精-伊红（HE）（A）染色×20（7，21天）或Masson三色染色（B）×20（7，21天）对创面皮肤损伤愈合效果的组织病理学研究。
