DOI：10.1016/j.jallcom.2019.153475

在这项研究中，采用静电纺丝法制备了SnO2掺杂In2O3纳米纤维，并通过TGA、XRD、SEM、TEM和XPS进行了一系列分析。然后将金纳米颗粒溅射到纳米纤维上，用于一氧化碳（CO）气体传感器。气敏结果表明，金涂层的4 wt% SnO2掺杂In2O3纳米纤维在20秒（金粒径约14±3 nm）具有最佳的CO传感响应。最佳CO气体响应为29.2%，具有良好的回收率和重现性。

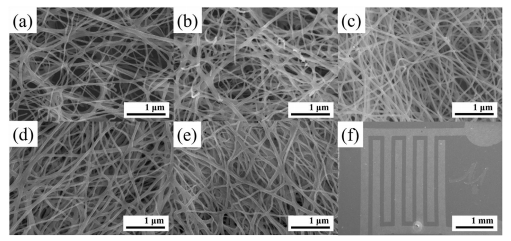

图1.不同掺杂浓度（a）0、（b）2、（c）4、（d）6和（e）8 wt% SnO2掺杂In2O3纳米纤维在600℃退火2小时后的SEM图；（f）在叉指电极上静电纺丝4 wt% SnO2掺杂In2O3纳米纤维的SEM图像。

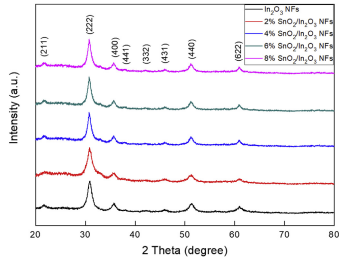

图2.不同掺杂浓度0、2、4、6和8 wt% SnO2掺杂In2O3纳米纤维的XRD图谱。

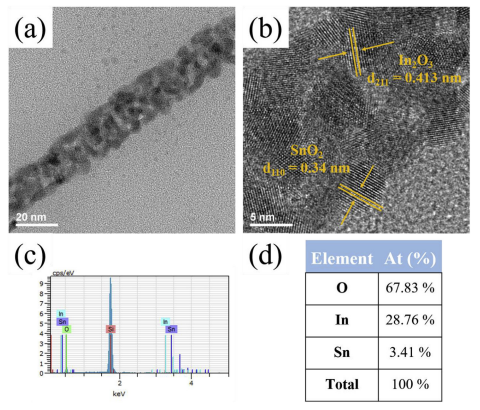

图3.（a）4 wt% SnO2掺杂In2O3纳米纤维的LR-TEM、（b）HR-TEM、（c）和（d）EDS分析。

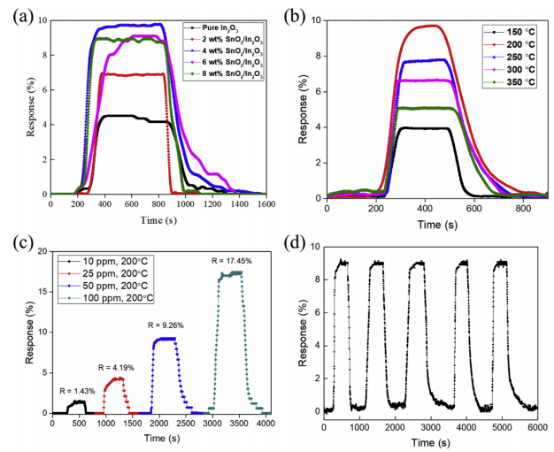

图4.（a）不同质量分数SnO2掺杂In2O3纳米纤维在200℃下用50 ppm CO进行传感；（b）4 wt% SnO2掺杂In2O3纳米纤维在不同工作温度下进行传感；（c）4 wt% SnO2掺杂In2O3纳米纤维在不同CO浓度下传感的动态响应图；（d）4 wt% SnO2掺杂In2O3纳米纤维气体传感器的重现性和稳定性试验。

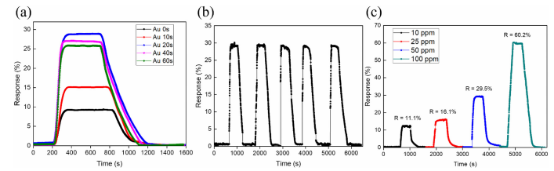

图5.（a）用金纳米粒子涂覆10-60s的4 wt% SnO2掺杂的In2O3纳米纤维，及其在200℃下用50 ppm CO气体进行传感；（b）工作温度为200℃时，金涂覆20s的4 wt% SnO2掺杂In2O3纳米纤维在10、25、50和100 ppm的CO气体中传感的动态响应图；（c）在CO浓度为50 ppm和工作温度为200℃的情况下进行的五次连续动态测试的变化。（为了解释本图图例中对颜色的引用，读者可以参考本文的Web版本。）

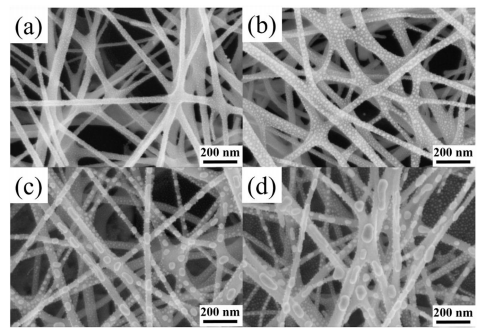

图6.涂覆金纳米粒子的4 wt% SnO2掺杂In2O3纳米纤维（a）10、（b）20、（c）40和（d）60s的SEM图像。

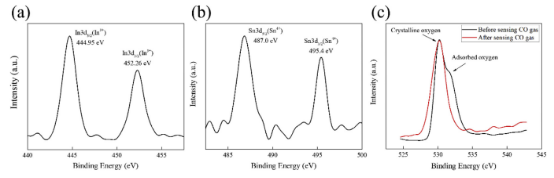

图7.CO气敏前后（a）铟3d区、（b）锡3d区和（c）O 1s的XPS分析。

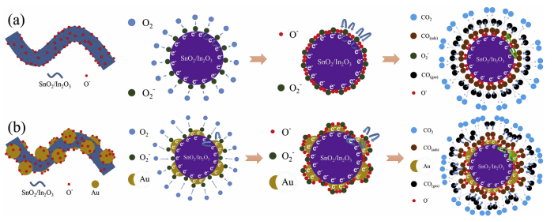

图8.（a）4 wt% SnO2掺杂In2O3纳米纤维和（b）Au-4 wt% SnO2掺杂In2O3纳米纤维的气敏机理示意图。

图9.平衡前Au-4 wt% SnO2掺杂In2O3体系的能带图。
