DOI：10.1007/s00216-019-02315-x

由于表面辅助激光解吸/电离(SALDI)材料种类繁多，物理和化学性质广泛，其中许多影响信号产生方面的最终分析性能，对其解吸机理的认识还不全面。本研究以氯化苄吡啶为化学温度计分子，研究了电纺纳米纤维聚合物及聚合物复合基材对SALDI的解吸过程。离子解吸效率与离子内能成反比，这不能完全用热解吸机理来解释。提出了一种竞争性的非热脱附（即相变/爆炸）参与到该SALDI过程中。纳米纤维结构取向和尺寸的影响表明，小直径的交联纳米纤维网络有利于纳米纤维辅助激光解吸/电离提供有效的离子解吸。

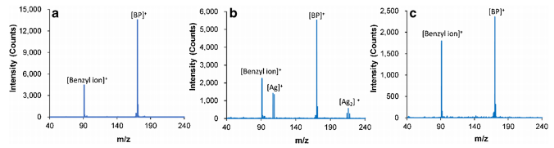

图1使用不同的纳米纤维a PVP/CNT，b PVP/AgNP和c PVP纳米纤维作为基底的BP离子（m/z 170处的[BP]+和m/z 91处的苄基离子）的正SALDI质谱图。每个质谱图是21 mJ/cm2的激光通量200次的总和

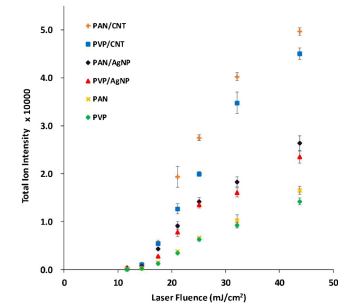

图2从不同的纳米纤维基质上解吸的总BP离子强度。BP离子的总离子强度是m/z 170处BP离子强度和m/z 91处碎片离子的强度之和。误差条代表一个标准偏差，该偏差是通过重复测量确定的（n=3）

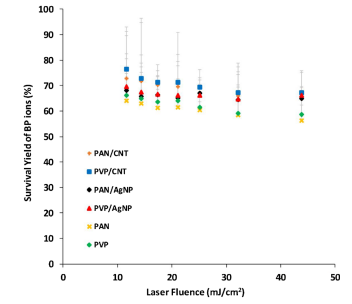

图3从不同纳米纤维基质上解吸的BP离子的存活率随激光能量密度的变化。绘制平均存活率

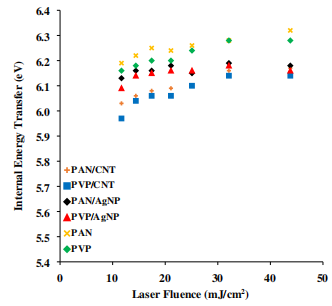

图4从不同纳米纤维基质解吸的BP离子的内部能量转移随激光通量的变化。平均生存率用于计算实验速率常数

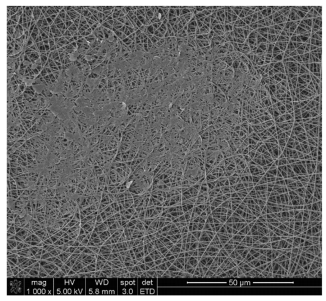

图5激光照射后，聚合物纳米纤维相变的表面变化的扫描电子显微照片。用氮气激光在337 nm处以21 mJ/cm2的激光通量照射200次

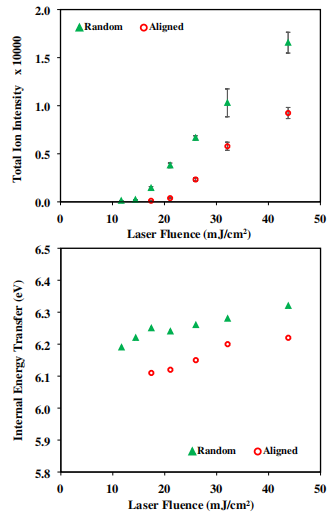

图6从不同方向的PAN纳米纤维上解吸的BP离子的总离子强度（顶部）和内部能量转移（底部）随激光通量的变化。误差条代表一个标准偏差，n=3

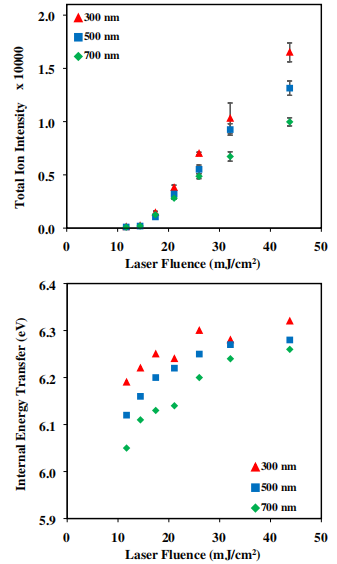

图7从不同直径（红色三角形）300 nm、（蓝色正方形）500 nm和（绿色菱形）700 nm的PAN纳米纤维上解吸的BP离子的总离子强度（底部）和内部能量转移（底部）随激光通量的变化。误差条代表一个标准偏差
