DOI: 10.1002/app.48788

近年来，导电电纺聚合物纤维引起了人们的极大兴趣。这项研究描述了由聚醚砜/聚多巴胺/银纳米颗粒（PES/PDA/Ag NPs）组成的导电超细纤维的制备。银纳米粒子充当导电中心，而富含羟基和氨基的官能团以及PDA优异的粘附性能则起到连接银纳米粒子和聚醚砜超细纤维的作用。傅里叶变换红外光谱和扫描电子显微镜（SEM）表明聚多巴胺牢固地粘附在聚醚砜超细纤维上。PES/PDA超细纤维从AgNO3溶液吸收了大量的银离子，从而形成银纳米粒子。X射线衍射、X射线光电子能谱和SEM数据意味着成功制备了PES/PDA/Ag NPs超细纤维。使用2%AgNO3在pH值为9的溶液于50℃加热45分钟可获得具有最佳电导率的超细纤维。该PES/PDA/Ag NPs超细纤维的电阻率仅为202Ω/cm，远低于常规PES超细纤维的电阻率（2.1×109Ω/cm）。这些结果表明，PES/PDA/Ag NPs超细纤维适合用作电磁屏蔽、导电传感应用以及柔性电子器件和生物传感器中的导电聚合物纤维。

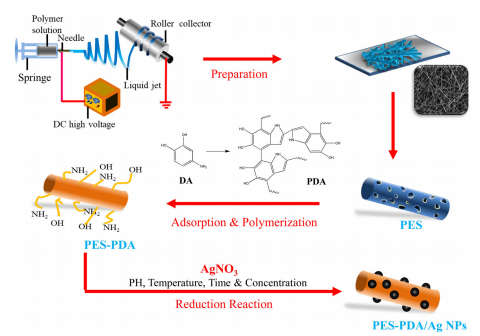

图1.制备工艺所涉及步骤的示意图。[颜色图可在wileyonlinelibrary.com上查看]

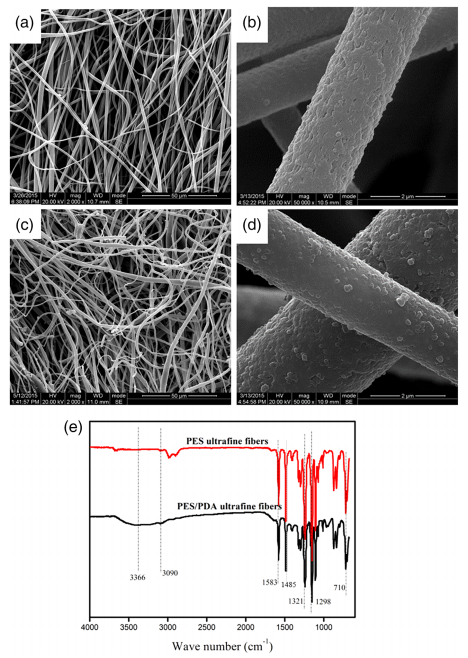

图2.（a，b）PES超细纤维、（c，d）PES/PDA超细纤维的扫描电镜图像和（e）PES、PES/PDA超细纤维的FTIR吸收光谱。比例尺：50和2μm。[颜色图可在wileyonlinelibrary.com上查看]

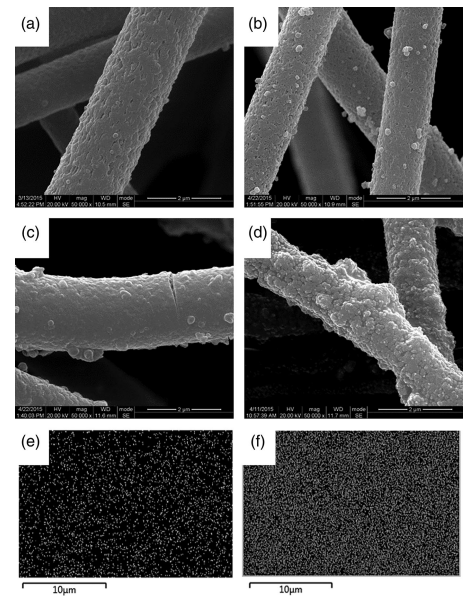

图3.（a，b）银纳米粒子沉积前后的PES超细纤维和（c，d）银纳米粒子沉积前后的PES/PDA超细纤维的SEM图像。比例尺：2μm。银纳米粒子沉积后PES（e）和PES/PDA超细纤维（f）的SEM-EDS银成像。[颜色图可wileyonlinelibrary.com上查看]

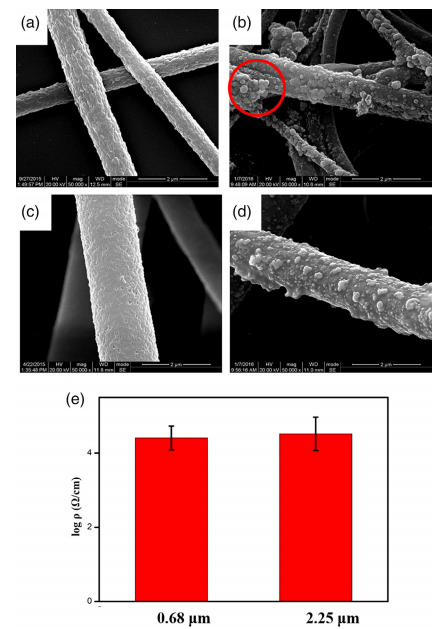

图4.小尺寸PES/PDA在Ag NPs（a，b）沉积前后的扫描电镜图像；大尺寸PES/PDA在Ag NPs（c，d）沉积前后的扫描电镜图像；小尺寸PES/PDA/Ag NPs和大尺寸PES/PDA/Ag NPs超细纤维的电阻（e）。比例尺：2μm。

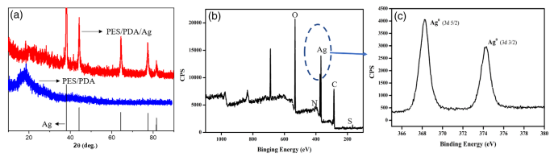

图5.PES/PDA、Ag和PES/PDA/Ag NPs（a）的XRD以及PES/PDA/Ag NPs（b，c）的Ag0的XPS。[颜色图可在wileyonlinelibrary.com上查看]

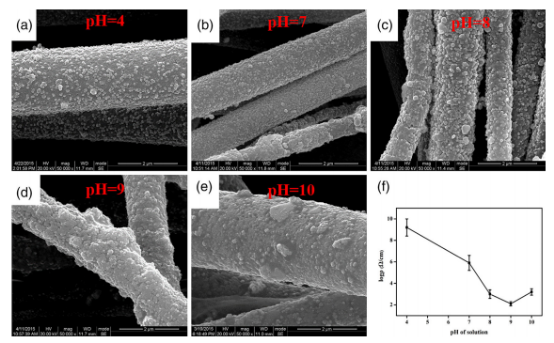

图6.不同pH溶液（a）pH=4、（b）pH=7、（c）pH=8、（d）pH=9、（e）pH=10处理的PES/PDA/Ag NPs超细纤维的图像和（f）不同pH值的PES/PDA/Ag NPs超细纤维的电阻率。比例尺：2μm。[颜色图可在wileyonlinelibrary.com上查看]

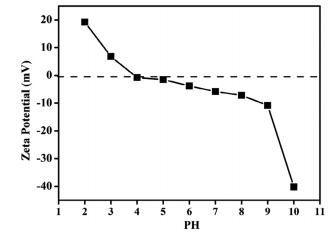

图7.不同pH值的PES/PDA超细纤维的zeta电位。

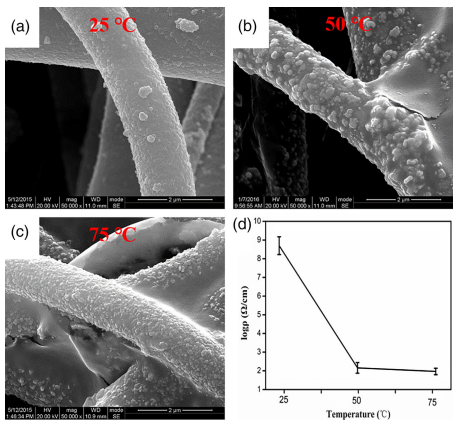

图8.（a-c）不同温度下PES/PDA/Ag NPs超细纤维的SEM图像和（d）不同温度下PES/PDA/Ag NPs超细纤维的电阻率。比例尺：2μm。[颜色图可在wileyonlinelibrary.com上查看]

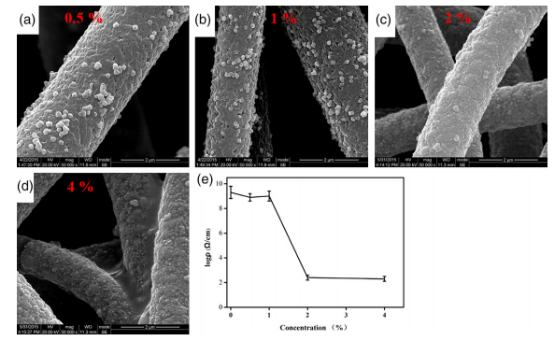

图9.（a-d）不同浓度AgNO3溶液的PES/PDA/Ag NPs超细纤维的SEM图像和（b）不同浓度AgNO3溶液的PES/PDA/Ag NPs超细纤维的电阻率。标尺：2μm。[颜色图形可在wileyonlinelibrary.com上查看]

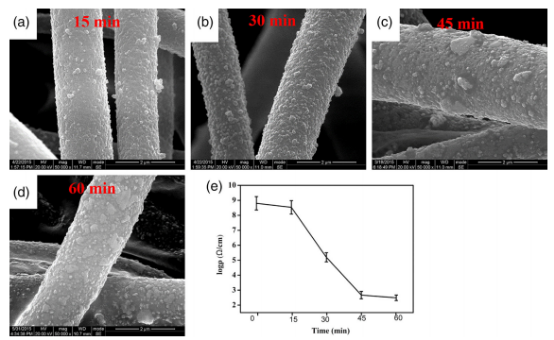

图10.（a-d）不同反应时间的PES/PDA/Ag NPs超细纤维的SEM图像，以及（e）不同AgNO3溶液反应时间的PES/PDA/Ag NPs超细纤维的电阻率。比例尺：2μm。[颜色图可在wileyonlinelibrary.com上查看]

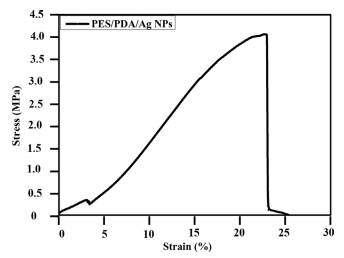

图11.PES/PDA/Ag NPs超细纤维膜的力学性能。
