DOI: 10.1002/cjoc.201900393

制备了一系列由COX2（x=CH3COO-，NO3-）衍生的电纺LaCoO3钙钛矿，并对其进行了总丙烷氧化的研究。结果表明，得益于CH3COO-的络合效应，在相对较低的温度400℃下，可以从Co（CH3COO）2中得到纯的菱面体钙钛矿LaCoO3。另一方面，CH3COO-可以加速聚合物的完全分解。低温处理可以防止LaCoO3纳米粒子的生长。结果表明，Co（CH3COO）2衍生催化剂比使用CO（NO3）2进行相同热处理的催化剂具有更好的丙烷氧化活性。XPS和H2-TPR分析表明，在不同温度下制备的Co（CH3COO）2衍生催化剂的本体/表面上CO3+/CO2+有细微的变化，从而产生类似的丙烷氧化活性。在400℃以上的循环稳定性试验结果表明，催化剂几乎没有失活，热稳定性良好。本研究可为应用于挥发性有机化合物（VOCs）的LaCoO3催化剂的节能合成提供一条可行的途径。

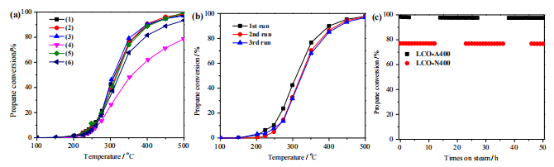

图1.（a）C3H8催化氧化在（1）LCO-A400、（2）LCO-A500、（3）LCO-A600、（4）LCO-N400、（5）LCO-N500、（6）LCO-N600上的起燃特性曲线，（b）LCO-A400上的循环催化性能，（c）在450℃下的蒸汽C3H8在LCO-A400和LCO-N450上的转化率。

图2.（1）LCO-A400、（2）LCO-A500、（3）LCO-A600、（4）LCO-N400、（5）LCO-N500、（6）LCO-N600的XRD图。

图3.（1）LCO-A400、（2）LCO-A400-3C、（3）LCO-A400-50 h、（4）LCO-N400、（5）LCO-N400-50 h的XRD图谱。

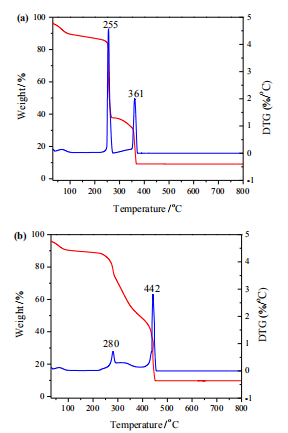

图4.（a）LCO-A和（b）LCO-N前驱体的TG/DTG曲线。

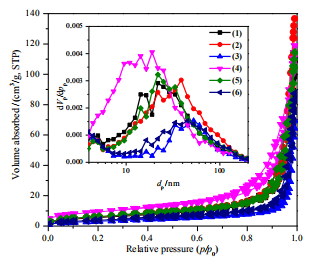

图5.插入（1）LCO-A400、（2）LCO-A500、（3）LCO-A600、（4）LCO-N400、（5）LCO-N500、（6）LCO-N600的BJH孔径分布的N2吸附-解吸等温线。

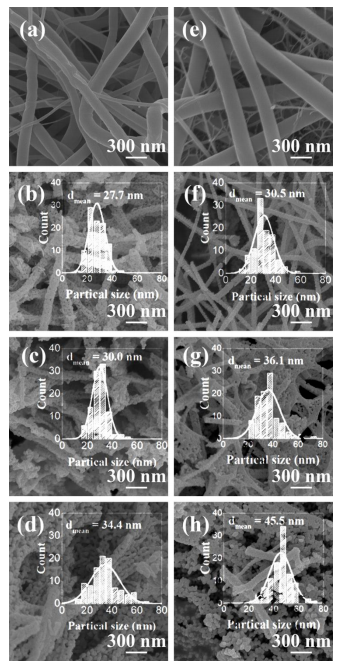

图6.（a）LCO-A前驱体、（b）LCO-A400、（c）LCO-A500、（d）LCO-A600、（e）LCO-N前驱体、（f）LCO-N400、（g）LCO-N500、（h）LCO-N600的扫描电镜图像。

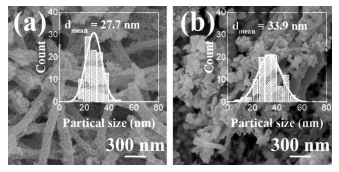

图7.（a）LCO-A400和（b）LCO-A400-3C的扫描电镜图像。

图8.（1）LCO-A400、（2）LCO-A500、（3）LCO-A600、（4）LCO-N400、（5）LCO-N500、（6）LCO-N600的H2-TPR曲线。

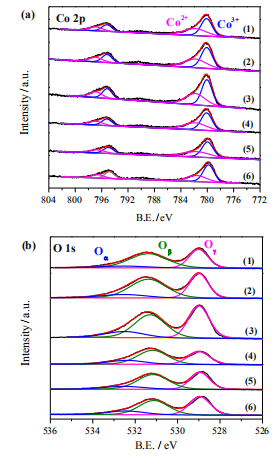

图9.（1）LCO-A400、（2）LCO-A500、（3）LCO-A600、（4）LCO-N400、（5）LCO-N500、（6）LCO-N600的（a）Co 2p和（b）O 1s XPS光谱。
