DOI：10.1016/j.apsusc.2019.145068

本研究的目的是对含聚苯胺、聚吡咯和铂导电聚合物的PAN/DMF溶液进行静电纺丝以制备复合纳米纤维。利用扫描电子显微镜（SEM）对所得纳米线的形貌a进行了分析。采用能量色散光谱（EDX）和傅立叶变换红外光谱（FTIR）研究了复合纳米纤维的化学结构。使用紫外-可见分光光度计对制备的纳米线进行了光谱分析，确定了纳米线的光学性质和能带隙。使用记录的吸收光谱测定了带状折射率、折射率实部和虚部随波长的变化，复介电常数、介电常数的实部和虚部随所获得纳米纤维的波长的变化。获得的结果如下：能带隙为3.77-4.08 eV，复折射率系数值为1.61-2.98，介电常数为2.58-8.87，表明所生产的纳米材料可用于光伏器件中。

图1.所获得导电聚合物形态的扫描电镜图像：a）聚苯胺、c）聚吡咯、e）聚噻吩，直方图显示所测量的聚合物纳米粒子分布（b、d和f）。

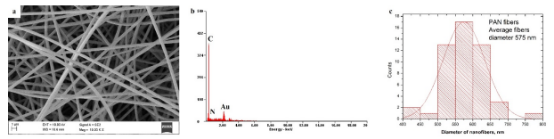

图2. PAN纳米纤维形态的SEM图像（a）；EDS光谱（而Au则来自溅射在所获得纳米纤维上的导电层），直方图显示所测量纳米纤维的分布（b和c）。

图3.含有1％（a）和3％（d）聚苯胺的复合PAN纳米纤维形貌的SEM图像；EDS光谱（而Au则来自溅射在所获得纳米纤维上的导电层）和显示所测量纳米纤维分布的直方图（b、c和e、f）。

图4.含1％（a）和3％（d）PPy的复合PAN纳米纤维形貌的SEM图像；EDS光谱（而Au则来自溅射在所获得纳米纤维上的导电层）和显示所测纳米纤维分布的直方图（b、c和e、f）。

图5.含1％（a）和3％（d）PT的复合PAN纳米纤维形貌的SEM图像；EDS光谱（而Au则来自溅射在所获得纳米纤维上的导电层）和显示所测量纳米纤维分布的直方图（b、c和e、f）。

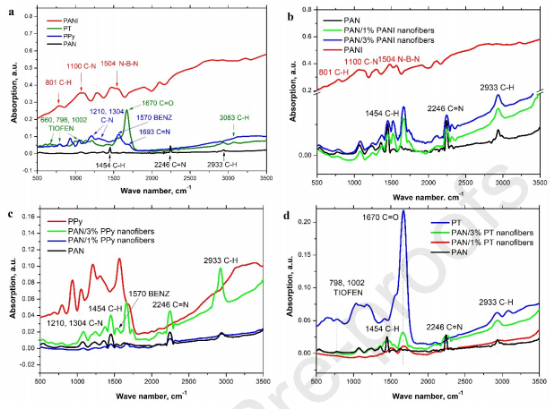

图6.a）用过的聚合物、b）PAN/PANI复合纳米纤维、c）PAN/PPy复合纳米纤维、d）PAN/PT复合纳米纤维的FTIR光谱。

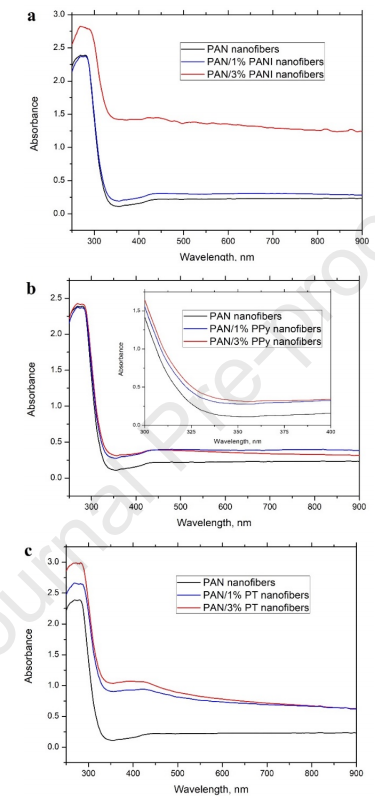

图7.吸收光谱随记录的所获得纳米纤维的电磁辐射波长的变化：PAN/PANI（a）、PAN/PPy（b）、PAN/PT（c）。

图8.公式(ah n)2随所获得量子辐射能量的变化：PAN（a）、PAN/PANI（b）、PAN/PPy（c）、PAN/PT（d）纳米纤维及其与能量轴相交的匹配直线对应于所研究的纳米结构的能隙值。

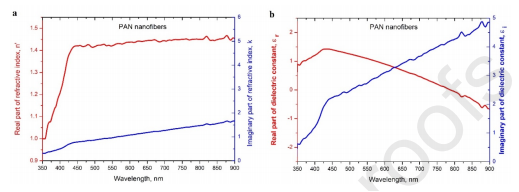

图9.测定的所获得PAN纳米纤维的折射率（a）的实部、虚部和实介电常数、复介电常数（b）的公式。

图10.测定的所获得PAN/1％PANI、PAN/1％PPy 和 PAN/1％PT复合纳米纤维的折射率的实部、虚部（a、b、c）和实际介电常数、复位介电常数（d、e、f）的公式。

图11.测定的所获得PAN/3％PANI、PAN/3％PPy和PAN/3％PT复合纳米纤维的折射率的实部、虚部（a、b、c）和实际介电常数、复位介电常数（d、e、f）的公式。
