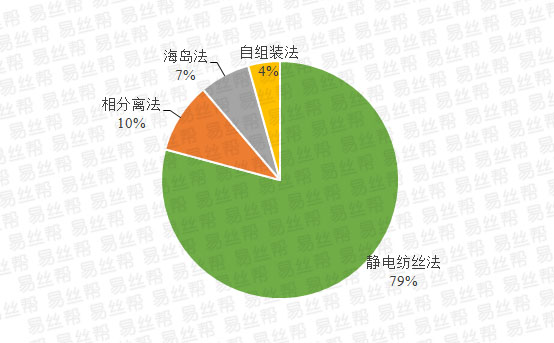

图 2- 8 纳米纤维按成型工艺的专利技术分布

按照纳米纤维产品的成型工艺来分，专利层面的技术分布情况与纳米纤维产业层面现状二者基本保持一致，静电纺丝纳米纤维以操作简单、适用范围广、生产效率相对较高等优点而被广泛应用。从专利分布的数量来看，静电纺丝法合成的纳米纤维专利量31317项，占专利申请总量的79%，其他三种工艺纳米纤维专利占专利申请总量的21%，其中相分离法、海岛法和自组装法纳米纤维专利申请总量分别为3808项、2720项和1711项，由此可见，从专利层面的技术分布来看，静电纺丝法纳米纤维为整体产业中技术创新的重点方向。

从纳米纤维产品的四种成型工艺的专利申请趋势来看，整体上均保持逐年增长的趋势，并且静电纺丝纳米纤维年申请量远高于其他三种工艺。在其他三种成型工艺中，虽然海岛法纳米纤维已有少数产品商业化，但可能由于其较高的技术壁垒并未有年专利申请量并未表现出较高的增长趋势；相分离法纳米纤维技术方向，在2007年以后专利申请量呈现出较为明显的增长趋势，尤其在2013年以后趋势更为明显；此外，自组装法纳米纤维技术方向虽然起步较晚，但随着技术发展，2017年后自组装法纳米纤维年专利申请量超过海岛法。

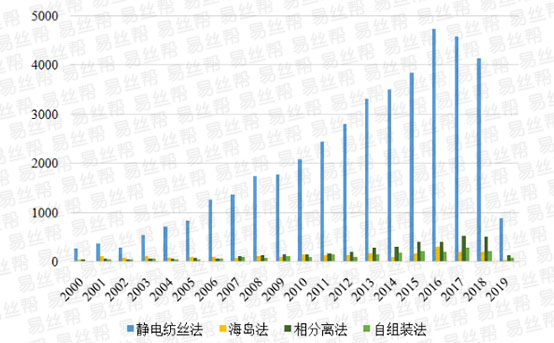

图 2- 9 纳米纤维四大技术分支专利申请趋势
