DOI：10.1016/j.micromeso.2019.02.015

采用气体输运测量法评估了明胶和壳聚糖两种生物相容性纳米纤维膜的有效输运性能。这些评估涉及在等温稳态条件下在Graham和Wicke-Kallenbach池中进行的逆流扩散。此外，在改性的Wicke-Kallenbach池中也进行了等温准稳态气体渗透实验。结果表明，由于电纺纳米纤维膜普遍的大孔隙率，所获得的输运特性反映了主要发生在连续介质中的气体输运机制。通过在低压下进行的渗透池测量来评估气体渗透输运特性。实际的输运机制对应于支配连续流的克努森流。据估计输运特性的准确度为95%的置信区间。结果表明，最优输运特性的置信区形状与现行的质量输运机制密切相关。

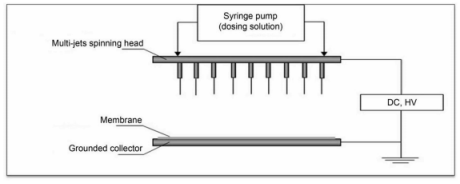

图1.静电纺丝装置。

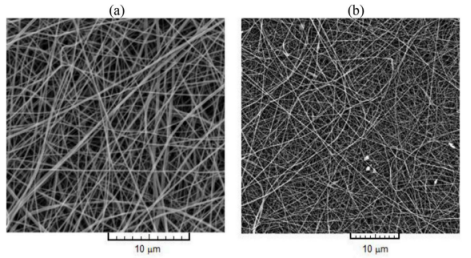

图2.明胶（a）和壳聚糖（b）电纺纳米纤维膜的扫描电镜显微照片。

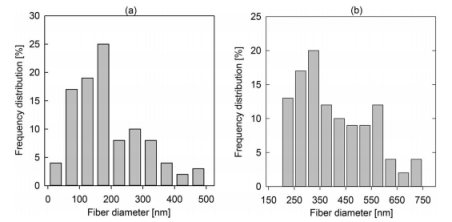

图3.明胶（a）和壳聚糖（b）电纺纳米纤维膜的纳米纤维直径分布。

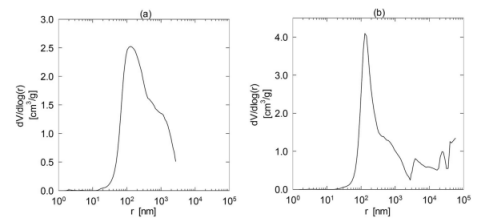

图4.用压汞法研究明胶（a）和壳聚糖（b）电纺纳米纤维膜的孔径分布函数。

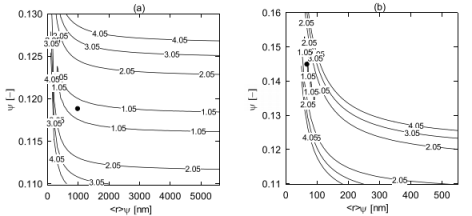

图5.明胶（a）和壳聚糖（b）在Graham扩散池中扩散测量的最佳输运参数（全圆）的95％置信区间。

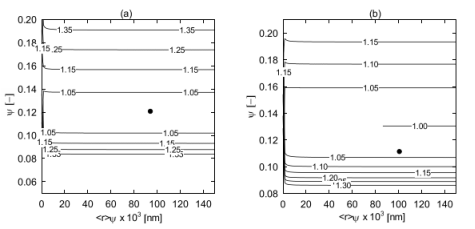

图6.凝胶（a）和壳聚糖（b）在Wicke Kallenbach池中扩散测量的最佳输运参数(全圆)的95％置信区间。
