DOI: 10.1002/app.48817

本研究采用一步静电纺丝法制备了超疏水电纺P（VDF-co-HFP）膜。使用田口方法研究了静电纺丝的关键参数（溶液浓度、电位、流速和溶剂）对膜表面粗糙度、纤维形成和疏水性的影响。采用4×3正交阵列，结果表明溶剂对超疏水纳米纤维膜的制备起着关键作用。研究表明，用P（VDF-co-HFP）制备超疏水膜是可行的，无需额外的功能化和填料。获得的最高水接触角和最低接触角滞后分别为156和5，并且所生产的P（VDF-co-HFP）纳米纤维膜的粗糙度值在0.15至5.74μm之间变化。膜的表面超疏水性归因于由微珠和纳米纤维组成的特殊结构。

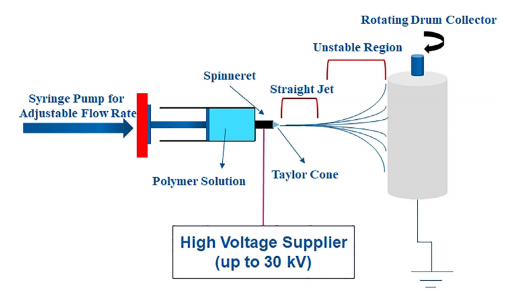

图1.静电纺丝工艺原理图。[彩色图片可在wileyonlinelibrary.com上查看]

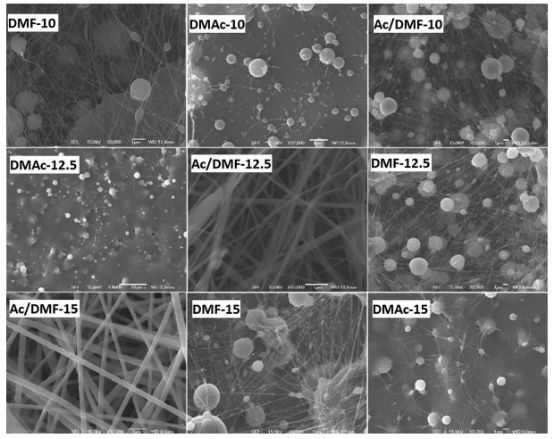

图2.电纺膜的扫描电镜图像（生产参数见表三）。

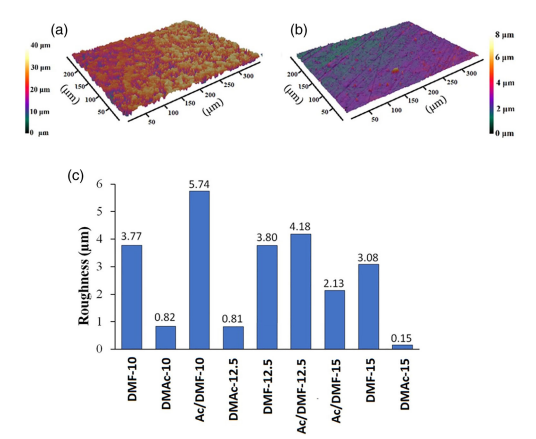

图3.Ac/DMF-10（a）和DMAc-15（b）的三维形貌，样品的Ra粗糙度值（c）。[彩色图片可在wileyonlinelibrary.com上查看]

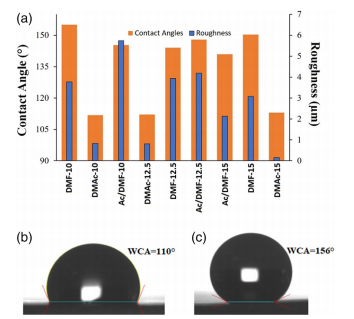

图4.所制备样品（a）、DMAc-15（b）和DMF-10（c）的接触角和粗糙度比较。[彩色图片可在wileyonlinelibrary.com上查看]

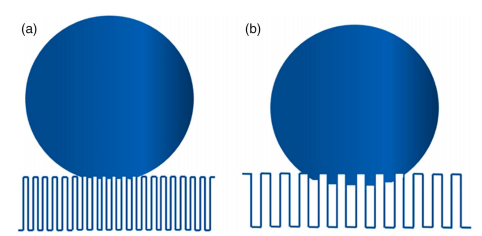

图5.纤维间隙对（a）小间隙和（b）大间隙电纺膜接触角的影响示意图。[彩色图片可在wileyonlinelibrary.com上查看]

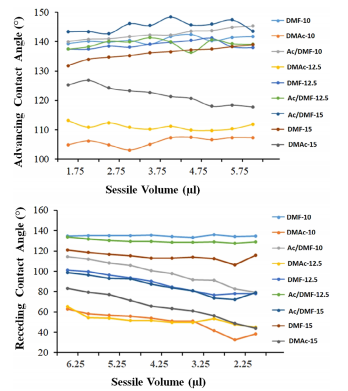

图6.样品的前进和后退接触角。[彩色图片可在wileyonlinelibrary.com上查看]

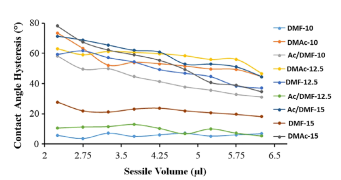

图7.样品的接触角滞后。[彩色图片可在wileyonlinelibrary.com上查看]

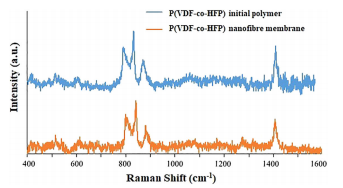

图8.电纺膜和初始聚合物的拉曼光谱[彩色图片可在wileyonlinelibrary.com上查看]

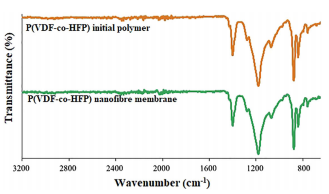

图9.电纺膜和初始聚合物的FT-IR光谱。[彩色图片可wileyonlinelibrary.com上查看]

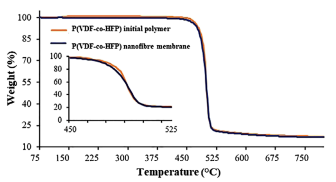

图10.纳米纤维膜和初始聚合物的重量损失百分比与温度的关系。[彩色图片可在wileyonlinelibrary.com上查看]

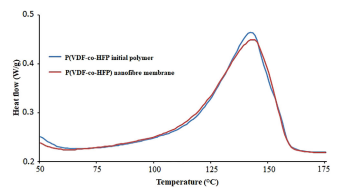

图11.纳米纤维膜和初始聚合物的DSC结果。[彩色图片可在wileyonlinelibrary.com上查看]

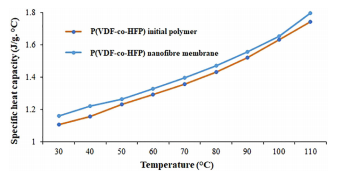

图12.不同温度下纳米纤维膜和初始聚合物的比热容。[彩色图片可在wileyonlinelibrary.com上查看]

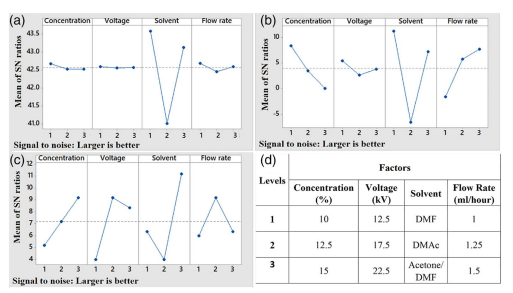

图13.（a）接触角、（b）粗糙度和（c）纤维形成的信噪比曲线图，以及所采用的（d）因素和水平。[彩色图片可在wileyonlinelibrary.com上查看]
