DOI: 10.1039/c9cc08466e

采用静电纺丝和低温煅烧法制备了Ru、RuO₂和MoO₃嵌入的碳纳米棒（Ru-RuO₂/MoO₃ CNRs）。综合表征结果表明，Ru与Mo的强相互作用、较大的电化学比表面积和较高的电导率（RuO₂与Ru的适当比例）使Ru-RuO₂/MoO₃ CNRs-350具有优异的析氢反应性能。

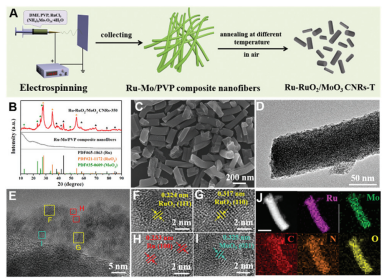

图1（A）Ru-RuO₂/MoO₃ CNRs-T合成工艺示意图（B）Ru-RuO₂/moO₃ CNRs-350和Ru-Mo/PVP复合纳米纤维的XRD图谱。（C）Ru-RuO₂/MoO₃ CNRs-350的SEM、（D）TEM和（E-I）HR-TEM图像。（J）单个Ru-RuO₂/MoO₃ CNR-350的HAADF图像和EDX元素映射图像（比例尺：100 nm）。

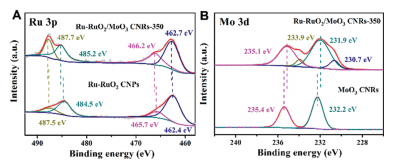

图2 Ru-RuO₂/MoO₃ CNRs-350和Ru-RuO₂ CNPs的（A）Ru 3p，以及（B）Ru-RuO₂/MoO₃ CNRs-350和MoO₃ CNRs的Mo 3d的高分辨率XPS光谱。

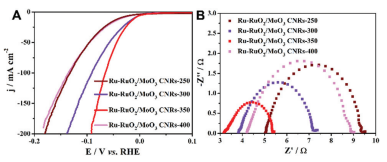

图3（A）Ru-RuO₂/MoO₃ CNRs-250、-300、-350和-400在100 mV的超电势下的极化曲线和（B）奈奎斯特图。

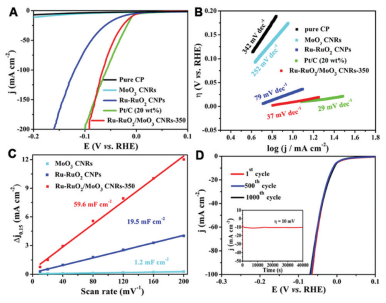

图4 与RHE相比，MoO₃ CNRs、Ru-RuO₂ CNPs和Ru-RuO₂/MoO₃ CNRs-350在0.15 V 的（A）极化曲线、（B）Tafel图和（C）电流密度与扫描速率的关系。（D）Ru-RuO₂/MoO₃ CNRs-350的初始极化曲线，以及在500和1000CV循环之后的极化曲线（插图：Ru-RuO₂/MoO₃ CNRs-350催化剂在ŋ=10 mV时的计时电流曲线）。
