DOI：10.1002/jbm.a.36861

短的寡聚肽通常不显示出静电纺丝形成纳米纤维所需的缠结。在这项研究中，展示了通过电纺合成由酪氨酸基二肽组成的纳米纤维。对这种可生物降解纳米纤维的形态、机械刚度、生物相容性和生理稳定性进行了表征。电纺肽纳米纤维的直径小于100 nm，机械刚度高。肽纳米纤维的拉曼光谱和红外特征表明，静电纺丝过程中使用的静电力和溶剂会导致二级结构不同于由相似肽组成的自组装纳米结构。使用1，6-二异己烷氰酸酯（HMDI）进行二肽纳米纤维的交联改善了其生理稳定性，并且人类和大鼠神经细胞系的初步生物相容性测试表明没有细胞毒性。此类电纺肽开辟了一个具有特定生物化学成分的生物材料设计领域，可用于潜在的生物医学应用，例如组织修复，药物输送和植入物涂层。

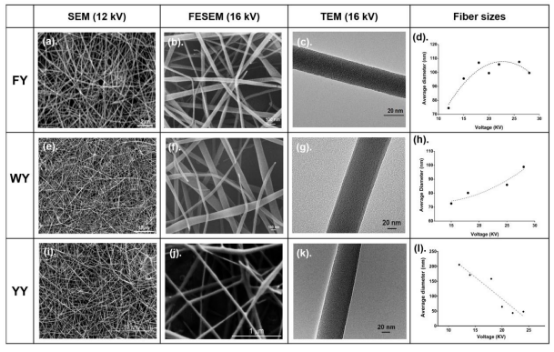

图1.在不同的施加电压下，电纺FY、WY和YY纳米纤维（18％w/v溶液）的SEM显微照片。FY纳米纤维的合成流速为0.05ml.h^-1，距离为10cm（a）12kV和（b）16kV；合成的WY纳米纤维的流速为0.1ml.h^-1，距离为20cm（e）12kV和（f）16kV；合成的YY纳米纤维的流速为0.02ml.h^-1，距离为20cm（i）12kV和（j）16kV；（c），（g），（k）单个纳米纤维的TEM显微照片显示纳米纤维的光滑度和无孔；（d），（h），（l）使用imageJ中的SEM图像分析施加电压对平均纳米纤维直径的影响。

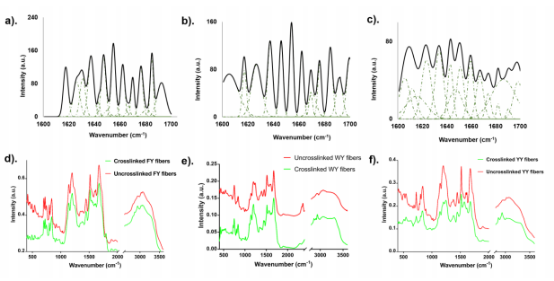

图2.酰胺I区二级结构的去卷积FTIR光谱a）FY纳米纤维；b）WY纳米纤维；C）YY纳米纤维；未交联和交联纤维的FTIR比较（d）FY纳米纤维；（e）WY纳米纤维；和（f）YY纳米纤维。

图3.（a）FY纳米纤维、WY纳米纤维和YY纳米纤维的拉曼分析；（b）FY纳米纤维的代表性纳米压痕曲线和纳米纤维的负载模量；（d）FY、WY和YY纳米纤维的CD光谱分析。

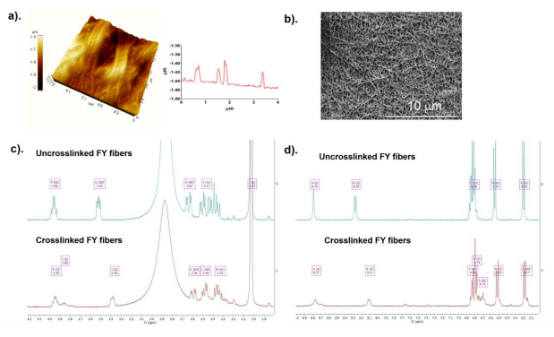

图4.（a）玻璃盖玻片上交联的FY纳米纤维的3D AFM形貌；（b）暴露于HMDI（10％）蒸气中暴露24小时后，未观察到膨胀或形态变化的FY纳米纤维的SEM显微照片；（c）和（d）未交联的FY纳米纤维的NMR分析以及与HMDI（10％）交联后的分析。

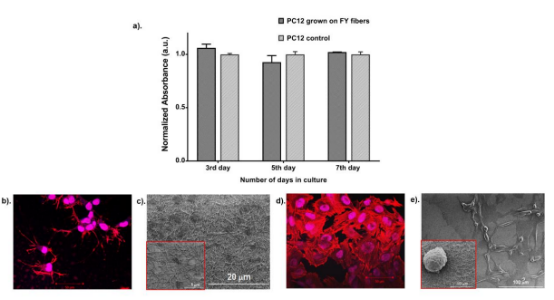

图5.（a）第3、5和7天，在FY纳米纤维上对PC12细胞进行MTT测定的归一化吸收强度。（b）带神经突的SH-SY5Y细胞，（b）FY纳米纤维上的PC12细胞的共焦显微照片和（c）SH-SY5Y，（e）第3天FY纤维上的PC12细胞的扫描电镜图像。
