DOI: 10.1002/adem.201900986

心脏补片的主要目的是将健康细胞运送到梗死组织。这些心脏补片必须满足机械和化学要求。本文研究了双组分心脏补片的层粘连。将盐浸多孔聚癸二酸甘油酯（PGS）纤维与一层电纺明胶纤维相结合，制备了PGS纤维。明胶纤维是用质量分数为20%的明胶在98v%甲酸溶液中静电纺丝制备而成。纤维可以通过在纤维膜上直接电纺，也可以使用明胶作为胶水将初纺的纤维膜与PGS结合以附着在PGS纤维膜上。扫描电子显微镜（SEM）图像表明，纤维毡能够适应多孔PGS薄膜的粗糙表面。相比之下，直接纺到薄膜上的纤维表现出较差的附着力，只有少数纤维附着在PGS基板上。傅立叶变换红外光谱（FTIR）分析、接触角测量和双组分补片的拉脱附着力测试证实了这些结果。两层改性材料的拉脱法附着力试验表明，初纺明胶纤维毡与多孔PGS基材通过胶合结合，在孵育14天之前和之后都能获得良好的材料附着力。

图1.体外降解研究前a，d，g）PGS/Gel/Mat、b，e，h）PGS/Gel/Spin和c，f，i）PGS/Spin补片的光学显微镜和扫描电镜俯视图和横截面图

图2.明胶作为明胶纤维垫和PGS之间粘合剂的不同粘合机制

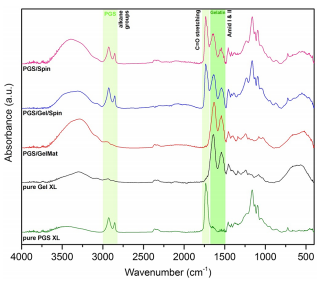

图3.纯交联明胶纤维毡和纯交联PGS在浸泡PBS前与三种不同双组分补片比较的FTIR。所有补片均在明胶纤维一侧进行测量。

图4.在体外降解之前，分别测量纯多孔PGS基底和PGS/Spin、PGS/Gel/Spin和PGS/Gel/Mat补片的接触角。PGS/Gel/Spin以及PGS/Gel/Mat样品用十字标记，因为这些样品没有可测量的接触角。如果p<0.05，则差异显著。

图5.a）PGS/Gel/Mat、b）PGS/Gel/Spin和c）PGS/Spin在PBS中浸泡14天后的显微图像。

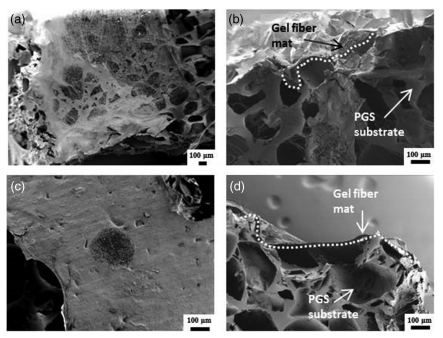

图6.体外降解a，b）1天、c，d）7天和e，f）14天后，PGS/Gel/Mat的俯视图和横截面。g）这些样品在每个时间点的纤维垫厚度由五个样品决定。在所有图片中，明胶纤维垫用红色箭头标记，而多孔PGS基材用黄色箭头标记。（b，d，f）两层用白色虚线表示。

图7.体外降解a，b）7天和c，d）14天后的PGS/Gel/Spin样品的俯视图和截面图。

图8.体外降解a，b）7天和c，d）14天后的PGS/Spin样品的俯视图和截面图。

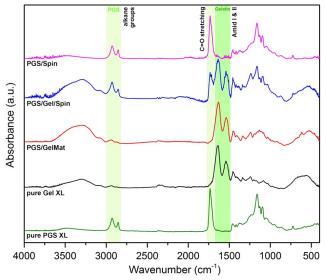

图9.体外降解14天后，纯交联明胶纤维垫和纯交联PGS与三种不同的双组分补片比较的FTIR。所有补片均在明胶纤维一侧进行测量。

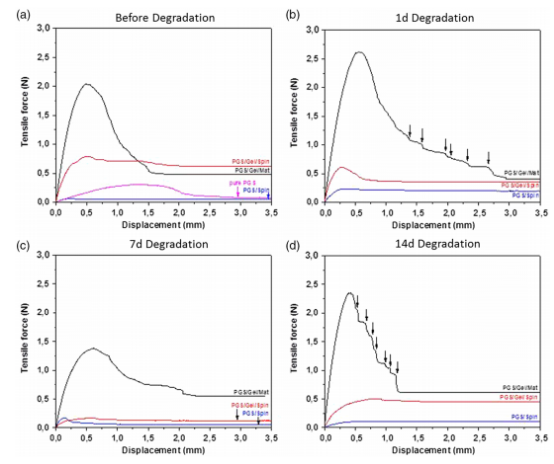

图10.PGS/Gel/Mat（黑色）、PGS/Gel/Spin（红色）和PGS/Spin（蓝色）补片的拉伸力曲线：a）1天之前、b）1天之后、c）7天和d）14天体外降解。箭头分别指示单根纤维和纤维束的破裂。（a）测定降解前的纯PGS（粉红色）作为对照。

图11.体外降解各时间点后PGS/Gel/Mat、PGS/Gel/Spin和PGS/Spin补片的平均UTF比较。如果p<0.05，则差异显著。

图12.附着力试验装置示意图。
