DOI: 10.1002/pat.4743

通过静电纺丝制备了由超支化PLA改性纤维素纳米晶体（H-PLA-CNCs）增强的聚乳酸（PLA）纳米纤维膜。通过傅里叶变换红外光谱（FTIR），扫描电子显微镜（SEM），热重分析（TGA），差示扫描量热法（DSC）和动态力学分析（DMA）研究了H-PLA-CNCs和纳米纤维膜。结果表明，超支化PLA可成功改善纤维素纳米晶体（CNCs），这将提供强大的CNCs/基体界面粘附。因此，可以通过添加H-PLA-CNCs来改善PLA的机械和形状记忆性能。特别是，当H-PLA-CNCs的添加量为7 wt％时，PLA复合纳米纤维膜的拉伸强度和极限应变分别为15.56 MPa和25％，比纯PLA分别高228％和72.4％。此外，PLA/5 wt％H-PLA-CNCs复合纳米纤维膜的形状恢复率为93％，比纯PLA高37％。作者希望本研究能够为开发更有效的方法以制备具有高机械性能的生物基础形状记忆膜提供不懈的努力。

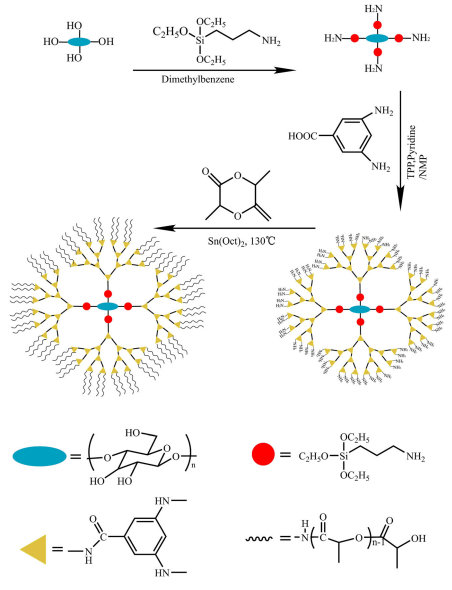

图1 H-PLA-CNCs的制备过程[颜色图可在wileyonlinelibrary.com上查看]

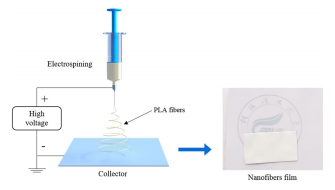

图2复合纳米纤维膜的制备工艺[颜色图可在wileyonlinelibrary.com上查看]

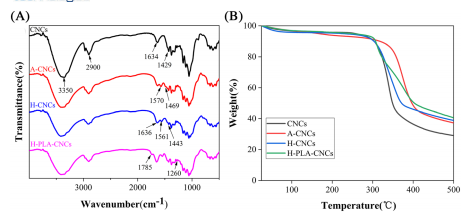

图3 A，CNCs、A-CNCs、H-CNCs和H-PLA-CNCs的傅里叶变换红外（FTIR）光谱和B，热重分析（TGA）曲线[颜色图可在wileyonlinelibrary.com上查看]

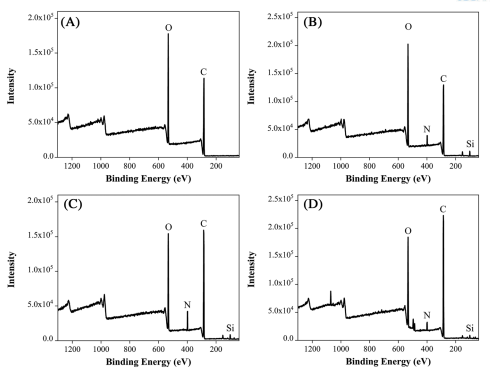

图4 A，纤维素纳米晶体（CNCs），B，A-CNCs，C，H-CNCs和D，H-PLA-CNCs的X射线光电子能谱（XPS）光谱

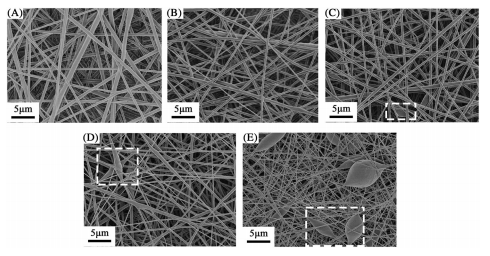

图5纯聚乳酸（PLA）纳米纤维膜A和用H-PLA-CNCs增强的PLA纳米纤维膜在1 B、3 C、5 D和7 wt％ E的重量负荷下的扫描电子显微镜（SEM）图像

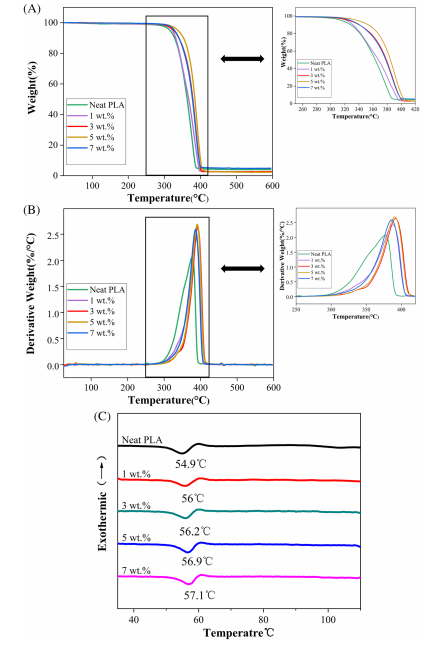

图6 A，纯聚乳酸（PLA）纳米纤维膜和用H-PLA-CNCs增强的PLA纳米纤维膜在1、3、5和7 wt％的重量负荷下的热重分析（TGA），B，导数热重（DTG）和差示扫描量热（DSC）曲线 [颜色图可在wileyonlinelibrary.com上查看]

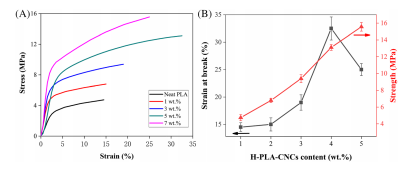

图7 A,纯聚乳酸（PLA）和用H-PLA-CNCs增强的PLA纳米纤维膜在1、3、5和7wt%的重量负荷下的拉伸应力-应变曲线，以及B,纯PLA和PLA复合材料的拉伸强度和断裂应变[彩色图可在wileyonlinelibrary.com上查看]

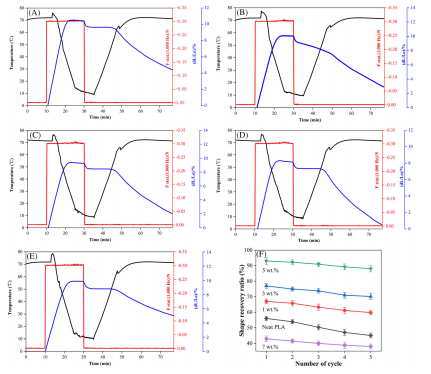

图8记录的纯聚乳酸（PLA）A和具有H-PLA-CNCs的PLA纳米纤维膜在1 B、3 C、5 D和7 wt％ E的重量载荷下的形状记忆行为，形状恢复率和循环次数（F）之间的关系[颜色图可在wileyonlinelibrary.com上查看]
