DOI：10.1016/j.colsurfb.2019.110713

静电纺丝是制备用于组织工程纳米纤维支架的常用方法。已将常见的纤维素酯之一，醋酸丁酸纤维素（CAB），电纺成纳米纤维并进行了研究。但是，由于CAB固有的疏水性阻碍了细胞的粘附，从而限制了其在组织工程中的应用。本研究以亲水性聚乙二醇（PEG）和羧甲基纤维素（CAB）为原料，制备了复合纳米纤维，改善了CAB纳米纤维的性能。测试表明只有当CAB与PEG的比例为2:1时才能得到光滑无珠的纳米纤维。拉伸试验结果表明，CAB/PEG复合纳米纤维的拉伸强度是纯CAB纳米纤维的2倍。基于水接触角分析，复合纳米纤维的疏水性也降低了。随着亲水性的增加，复合纳米纤维的溶胀能力增加了2倍，生物降解速度加快。用正常人真皮成纤维细胞（NHDF）测试了纳米纤维的生物相容性。细胞活力测定结果显示纳米纤维无毒。此外，与纯CAB纳米纤维相比，CAB/PEG纳米纤维具有更好的细胞附着性。基于此研究，CAB/PEG复合纳米纤维有望作为组织工程应用中的纳米纤维支架材料。

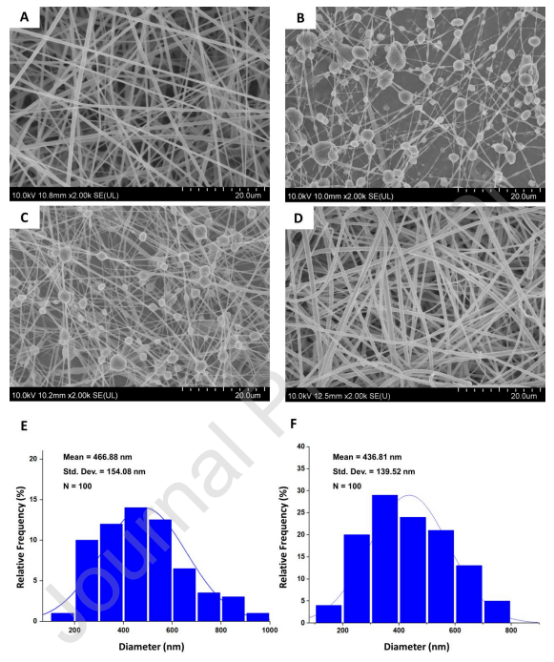

图1.具有不同CAB/PEG比的电纺CAB纳米纤维的FESEM图像：（A）CAB-30；（B）CAB-10/PEG-20；（C）CAB-15/PEG-15；（D）CAB-20/PEG-10以及（E）CAB-30和（F）CAB-20/PEG-10纳米纤维的平均直径。

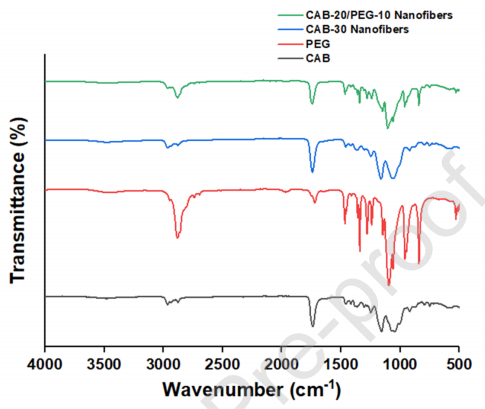

图2.CAB，PEG，CAB-30纳米纤维和CAB-20/PEG-10纳米纤维的FTIR光谱。

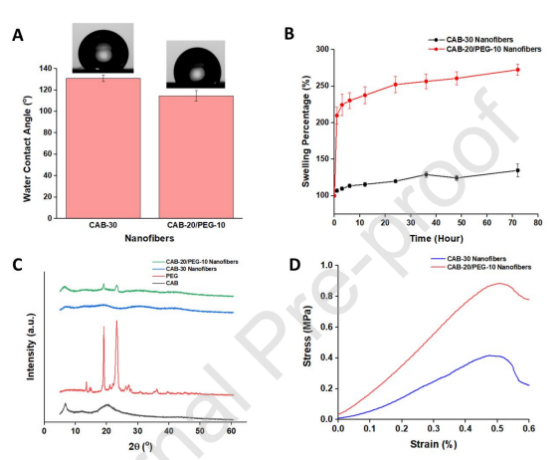

图3.（A）水接触角测量，误差条表示平均值±标准偏差（SD；n=10），（B）PBS在pH7.4的溶胀百分比，误差条表示平均值±标准偏差（SD；n=3），（C）CAB-30和CAB-20/PEG-10纳米纤维的XRD衍射图和（D）应力-应变曲线。

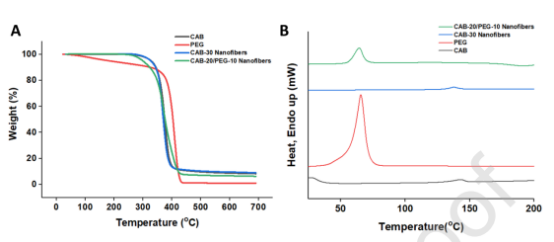

图4.（A）聚合物和纳米纤维的TGA和（B）DSC热分析图。

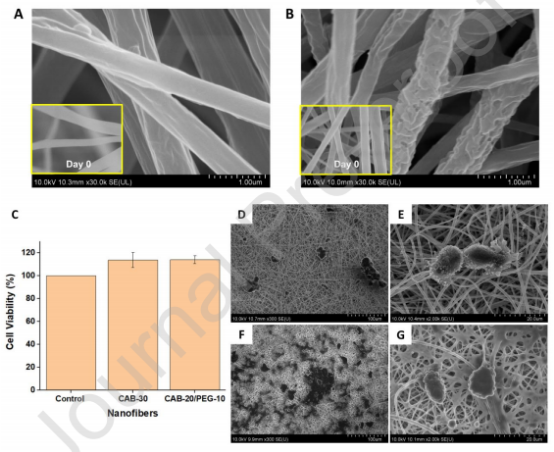

图5.（A）CAB纳米纤维和（B）CAB/PEG纳米纤维在pH7.4的PBS中孵育2周后的FESEM图像，（C）CAB和CAB/PEG纳米纤维提取物处理24小时后NHDF的细胞活力。误差条代表平均值±标准偏差（SD；n=3）。24小时后，在（D，E）CAB和（F，G）CAB/PEG纳米纤维上培养的NHDF的FESEM成像（放大300倍和2,000倍）。
