DOI:10.1016/j.jechem.2019.10.028

通过简单的逐层法和臭氧处理制备了ZIF-8/CNF杂化膜，该膜作为超级电容器的电极具有优异的电化学性能。

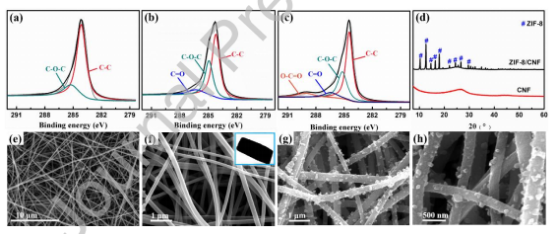

图1.原始、酸处理和O₃处理的CNF膜（a-c）的XPS C 1s光谱；CNF和ZIF-8/CNF杂化膜的XRD图谱（d）；CNF膜的SEM图像（e，f）；ZIF-8/CNF膜的SEM图像（g，h）。

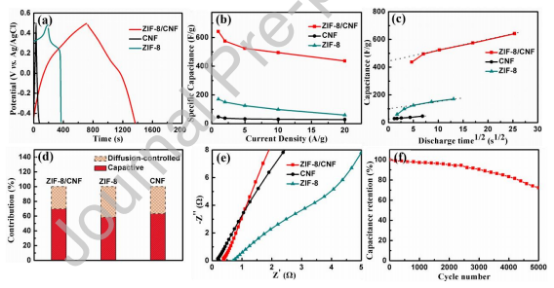

图2.（a）ZIF-8/CNF在不同放电电流密度下的GCD曲线；（b）CNF、ZIF-8和ZIF-8/CNF在各种电流密度下的比电容；（c）比电容与放电时间的平方根相比；（d）CNF、ZIF-8和ZIF-8/CNF的电容贡献；（e）CNF、ZIF-8和ZIF-8/CNF的奈奎斯特阻抗图；（f）ZIF-8/CNF在电流密度为10 A/g时的循环稳定性。
