DOI:10.1016/j.desal.2019.114246

超疏水膜具有优异的疏水性，是膜蒸馏的理想选择。本研究制备了一种新型的超疏水电纺聚偏二氟乙烯（PVDF）膜，并将其应用于MD型海水淡化。通过优化浇铸液组成，制备出了具有多孔微球的粗糙表面。该膜具有可接受的渗透性，接触角为152.4°，是MD脱盐应用的理想选择。在实际海水淡化120h后，该膜比传统PVDF膜显示出更稳定的渗透通量。使用新研制的膜的脱盐水具有较低的导电性，这是由于进料溶液与膜之间形成的气隙引起的膜的抗污染性能。所研制的膜为提高MD型海水淡化的长期效率提供了可行的策略。

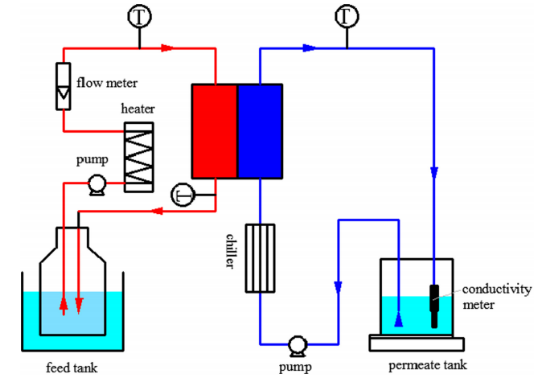

图1.DCMD系统示意图：草图。

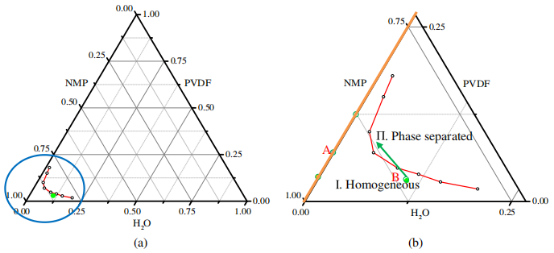

图2.三元系统相图。（b）显示（a）中圆圈所示区域的放大版本。

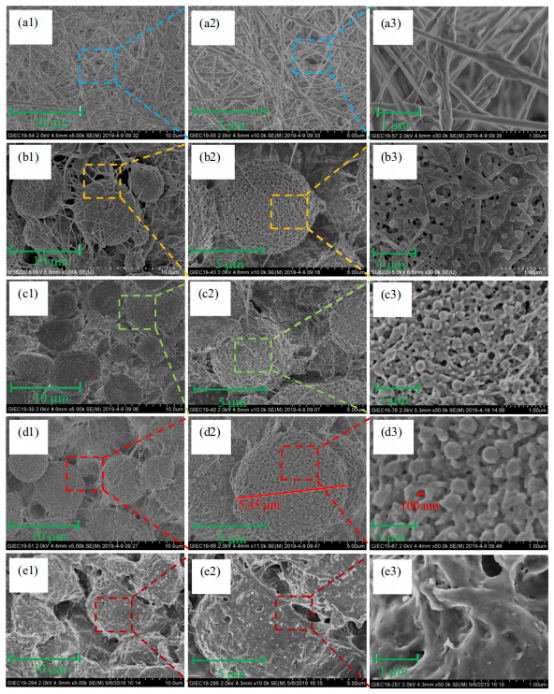

图3.（a1-a3）M1、（b1-b3）M2、（c1-c3）M3、（d1-d3）M4和（e1-e3）P-M4的表面扫描电镜图像。

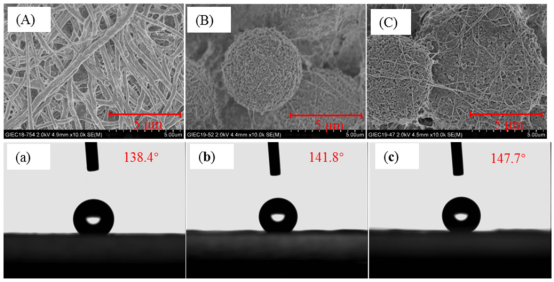

图4.（A）P-M1、（B）P-M2、（C）P-M3和（a）P-M1、（b）P-M2、（c）P-M3角的表面扫描电镜图像。

图5.（A）M1、（B）M4和（C）P-M4的EDX映射结果。中间和右边的图像分别显示了相应膜（A1，B1，C1）中的氟和碳元素含量。

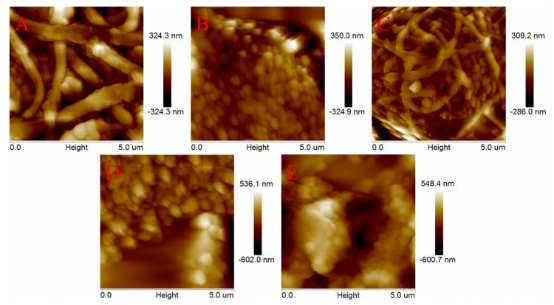

图6.（A）M1、（B）M2、（C）M3、（D）M4，（E）M5的AFM图像。

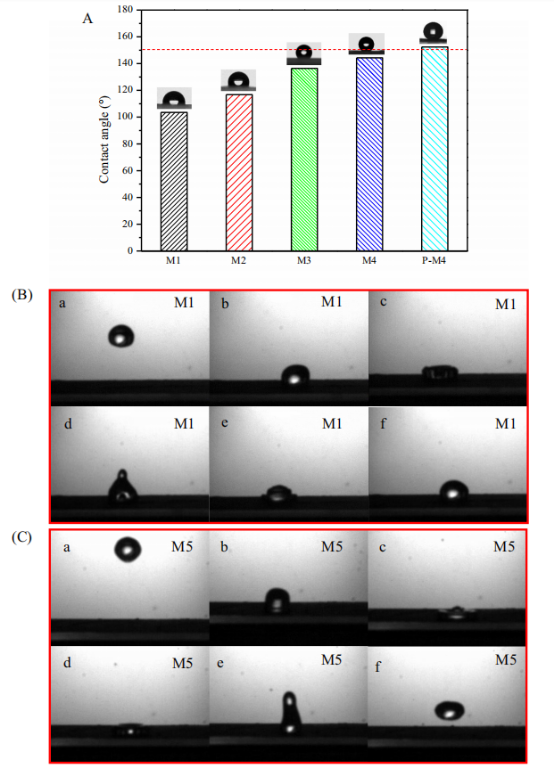

图7.（A）各种膜的水接触角，以及下落的液滴与（B）M1和（C）P-M4膜的接触过程。（液滴弹起过程显示为a-f。）

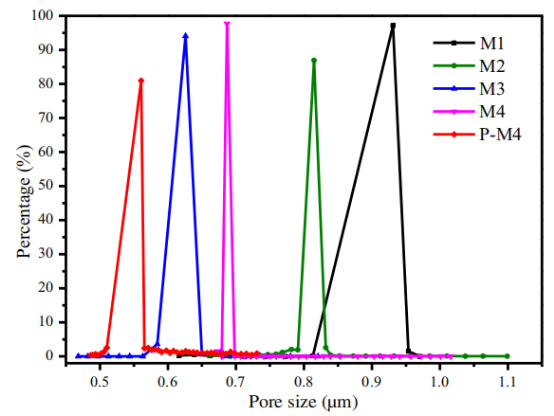

图8.各种膜的孔径分布。

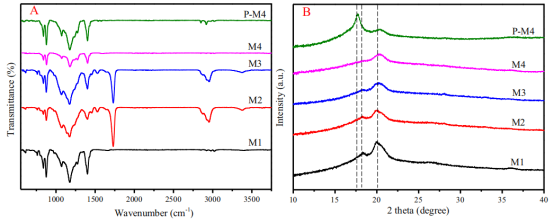

图9.（A）膜的ATR-FTIR光谱和（B）XRD图。

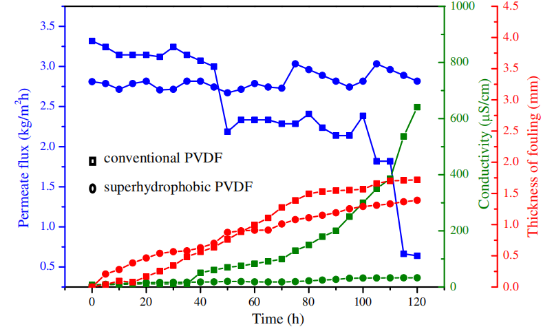

图10.在实际的脱盐条件下，常规PVDF膜和改性膜的脱盐性能。

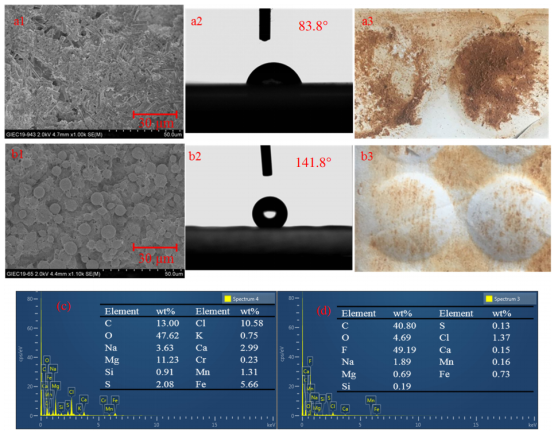

图11. DCMD测试后，（a1）常规膜和（b1）超疏水膜的SEM图像。DCMD测试后，（a2）常规膜和（b2）超疏水膜的水接触角。DCMD测试后，（a3）常规膜和（b3）超疏水膜的照片（使用手机拍摄）。（c）常规膜和（d）超疏水膜的EDX分析。

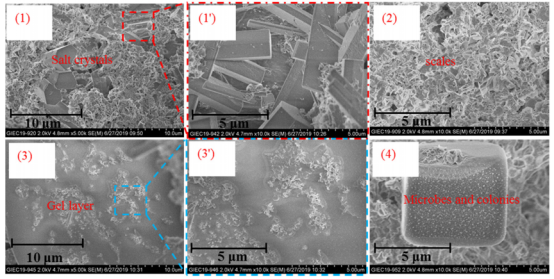

图12. DCMD测试后（1-4）常规膜的SEM图像。照片（1'）和（3'）是（1）和（3）的放大图。

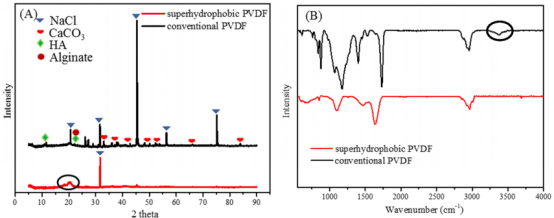

图13. DCMD测试后，膜表面污染物的（A）XRD图谱和（B）ATR-FTIR光谱。

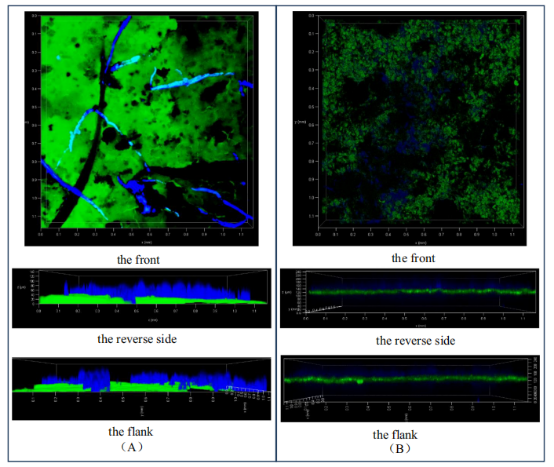

图14.（A）常规膜和（B）超疏水膜污染层中总蛋白（绿色）和吡喃葡萄糖多糖（蓝色）的CLSM图像。

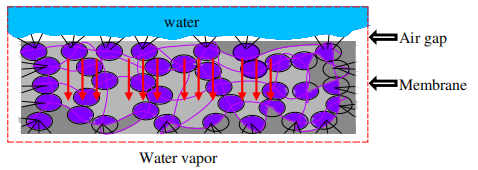

图15.超疏水膜的防污机理。
