DOI:10.1016/j.eurpolymj.2019.109394

采用化学氧化聚合法合成导电聚苯胺纳米纤维，并对其形貌和结构进行了分析。采用静电纺丝法制备了SEBS和SEBS/PANi纤维膜，分析了THF/甲苯二元溶剂对纤维形态的影响。在高压静电场作用下，聚苯胺迁移到泰勒锥表面。随着THF的快速蒸发，PANi纳米纤维聚集并电化学交联，形成了独特的SEBS/PANi微纳米纤维结构。制备的电纺SEBS/PANi膜具有较大的应变恢复能力，与电纺SEBS膜相比，热稳定性显著提高。电纺SEBS/PANi膜对不锈钢具有良好的耐腐蚀性能，且腐蚀速率大大降低，即使在大的拉伸变形下也具有良好的耐腐蚀性能。

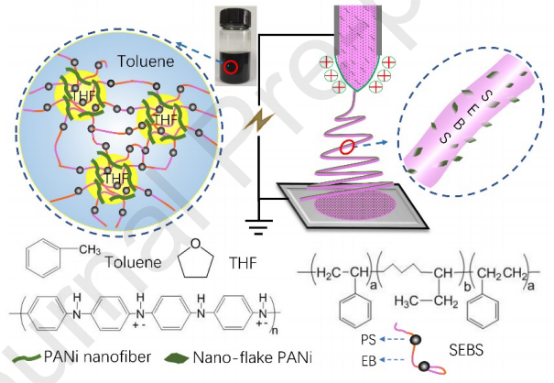

图1.电纺SEBS/PANi微纳米纤维膜的示意图。

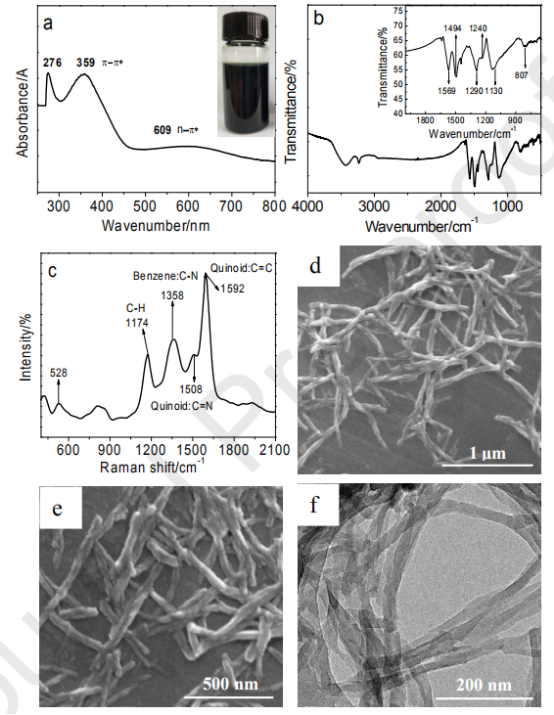

图2.（a）PANi的紫外-可见光谱，（b）FTIR光谱，（c）拉曼光谱，（d）（e）SEM图像和（f）TEM图像。

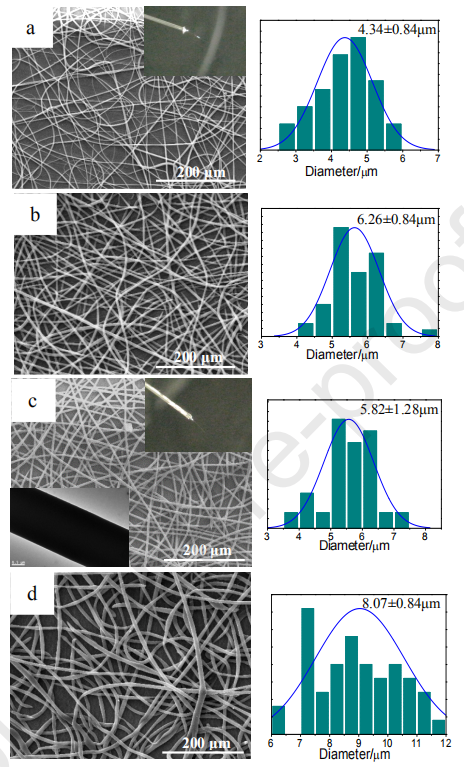

图3.根据（a）100:0；（b）50:50；（c）40:60；（d）30:70的THF/甲苯比对电纺SEBS进行扫描电镜图像分析，直径分布直方图在右侧。左下角的插图（c）是TEM图像，右上角的插图（a），（c）是电纺照片。

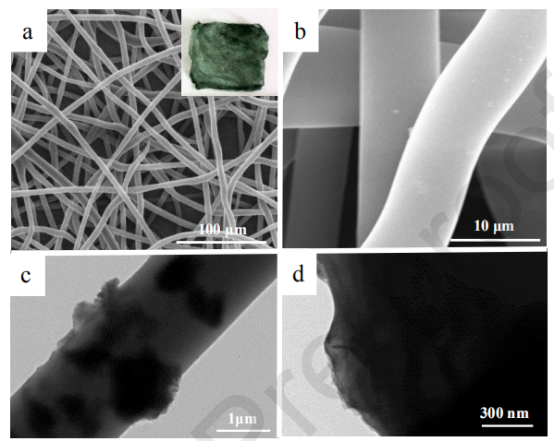

图4.电纺SEBS/PANi的（a）（b）SEM和（c）（d）TEM图像

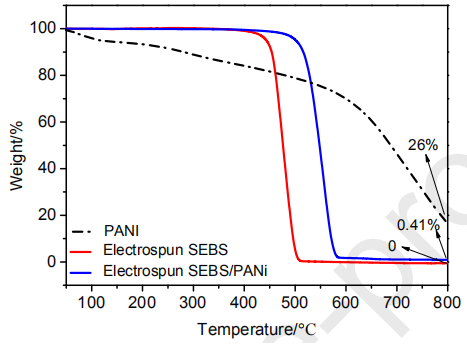

图5.PANi、电纺SEBS和电纺SEBS/PANi膜的TG曲线。

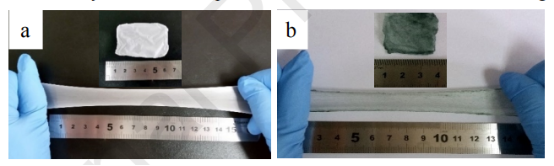

图6.电纺SEBS和电纺SEBS/PANi膜的拉伸性能。

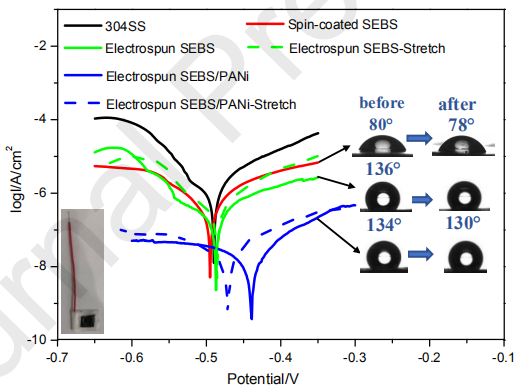

图7.SEBS和SEBS/PANi膜的Tafel曲线。左图为封装的工作电极，右图为Tafel试验前后的水接触角。

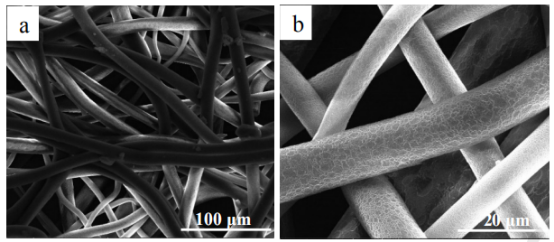

图8.（a）（b）Tafel试验后的电纺SEBS/PANi的SEM图像。
