DOI：10.1016/j.ijbiomac.2019.08.221

采用静电纺丝法制备了碱木质素/聚乙烯醇（木质素/PVA）复合纳米纤维膜，并将其作为吸附剂对藏红T（ST）的吸附性能进行了测试。研究了木质素/PVA配比对制备的复合膜形态和化学性能的影响。通过研究初始染料pH值、时间和温度对复合膜吸附性能的影响，进一步评价了复合膜的脱附和循环性能。结果表明，在PVA和木质素的羟基之间形成了牢固的分子间氢键。随着木质素含量的增加和碳化过程的进行，纤维直径呈减小趋势。制备出的优良的无珠膜，其木质素含量高达50 wt.％。进一步的研究发现，吸附能力随初始染料pH和温度的升高而增加。吸附结果表明，复合膜的吸附行为与Langmuir等温线和拟二级动力学模型具有较好的一致性。吸附剂表现出优异的解吸性能，最佳解吸时间为4 h，循环性能稳定。总体而言，这些结果表明木质素/ PVA复合纳米纤维膜可作为一种经济高效的吸收剂，用于从废水中去除染料。

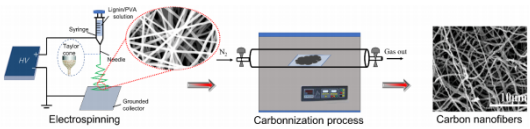

图1.木质素/ PVA复合碳纳米纤维膜的制备过程示意图。

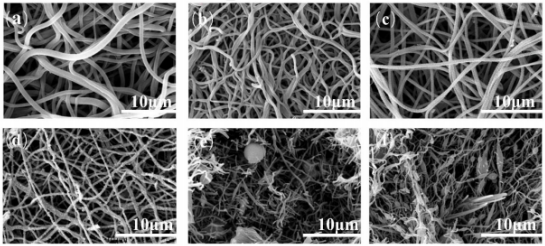

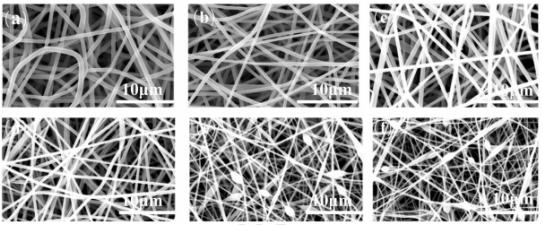

图2.木质素/ PVA复合纳米纤维膜的FE-SEM图像：（a）0/100; （b）20/80； （c）40/60； （d）50/50，（e）60/40，（f）80/20

图3.木质素/ PVA复合碳纳米纤维膜的FE-SEM图像：（a）0/100; （b）20/80； （c）40/60； （d）50/50，（e）60/40，（f）80/20

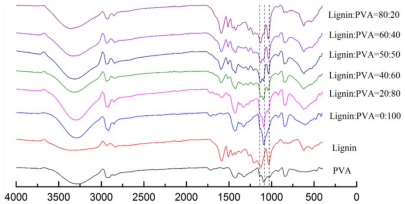

图4.纯PVA，粗木质素粉和木质素/ PVA复合纳米纤维膜的FT-IR光谱。

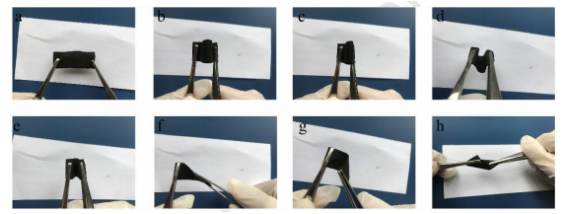

图5.具有不同弯曲形状的木质素/ PVA复合碳膜的柔韧性表现。

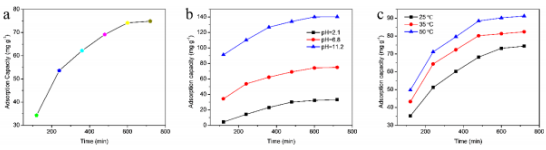

图6.时间（a），初始pH（b）和温度（c）对吸附容量的影响。

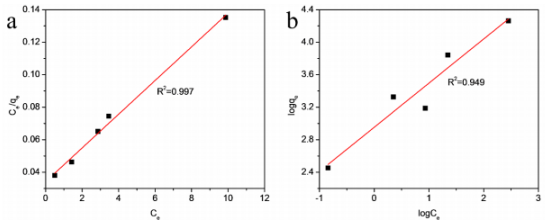

图7. ST染料在复合纳米纤维膜上的吸附等温线：（a）Langmuir模型，（b）Freundlich模型。

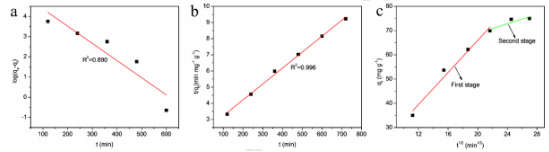

图8. ST染料在复合纳米纤维膜上的吸附动力学：拟一级动力学模型（a），拟二级动力学模型（b）和颗粒内扩散动力学模型（c）。

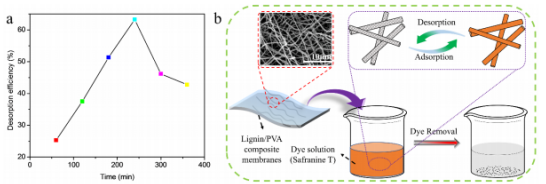

图9.木质素/ PVA复合膜上ST染料的解吸行为（a）和示意图（b）。

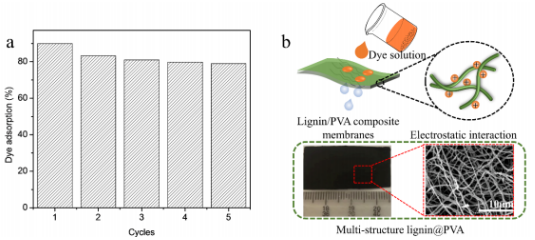

图10.木质素/ PVA复合膜的再循环行为（a）和ST染料在木质素/ PVA复合膜上的吸附机理（b）。
