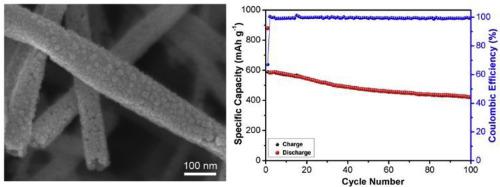

在这项研究中，作者通过静电纺丝以及后续在空气中煅烧制备了均匀的NiCo₂O₄纳米管，并证明了NiCo₂O₄纳米管作为锂离子电池（LIB）中的负极的优点和重要性，其电化学性能优于它们各自的单金属氧化物。所获得的NiCo2O4纳米管作为钠离子电池（SIBs）的负极也表现出优异的电化学性能，例如较高的首次放电容量（在100 mA g^-1时为879 mA h g^-1），良好的倍率性能和优异的循环稳定性能。此外，在100mA g^-1的电流密度下循环100次后仍可保持420 mA h g^-1的可逆容量，约为第二次放电容量的72％（584mA h g^-1）。

　　论文题目：Electrospun NiCo2O4 nanotubes as anodes for Li- and Na-ion batteries

　　作者：ShengjiePeng, etc.

　　上线时间： 10 November 2018

　　论文链接：https://doi.org/10.1016/j.jallcom.2018.11.115
