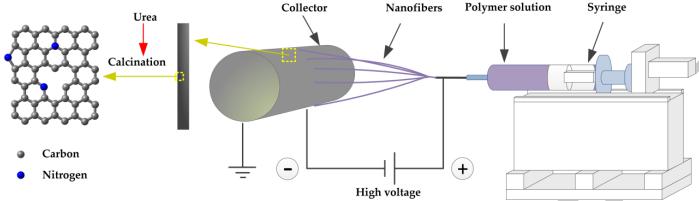

在这项研究中，研究者以聚丙烯腈为前驱体通过静电纺丝技术构建碳纳米纤维（CNF），以尿素液相分散和800-1000℃的碳化工艺合成的氮掺杂碳纳米纤维（NCNF）作为钒氧化还原液流电池（VRFB）的负极进行了研究。氮掺杂没有改变CNF的形貌结构，然而，氮掺杂可以显著增强表面缺陷和亲水性。电化学测试结果表明，在900℃处理的NCNF（CNF-N9）表现出最佳的电化学性能。通过使用CNF-N9获得电池的优异储能性能。CNF-N9的电池放电容量达到98.0 mA h，比90 mA cm-2的原始电池高30.0 mA h。与原始电池相比，使用CNF-N9的电池的能量效率提高了6.3％。CNF-N9的优异性能来自于表面缺陷的增加以及氮掺杂引起的亲水性和导电性的提高，促进了钒离子与电极之间的电子和质量传递。
论文题目：Electrospun nitrogen-doped carbon nanofiber as negative electrode for vanadium
redox flow battery
作者：Lei Dai, etc.
上线时间：November 5, 2018
