易丝帮讯 近日，大连民族大学许爽等人为了解决现有电纺纤维样品收集装置与喷射装置一体式或唯一对应而导致的设备占用空间不合理的问题，支腿与横杆连接而在支腿伸缩使得横杆在竖直方向的移动区间外相向设置的上扣手和下扣手，伸出的支腿向内凹槽中回缩以降低箱体高度，或使得支腿完全回缩至内凹槽中，两手手心朝下，四指伸入上扣手中，用大拇勾横杆并上推横梁，效果是导致的设备占用空间合理。

　　纳米纤维材料因其卓越的物理、化学特性，拥有广泛的应用领域及无限的发展前景，各国都在加紧改进现有静电纺丝技术或是研制新型的静电纺丝设备。静电纺丝环境参数对静电纺丝过程起着决定性作用，尤其是电纺纤维喷射环境的温湿度，直接影响到电纺纤维的生产质量。国内大多数的纺丝设备只是对纺丝的环境温度进行了测与控，偶尔会对湿度进行简单的人工干预，例如增放干燥剂、除湿机等方法，基于此种方式对电纺纤维喷射环境温湿度的简单、随意控制缺乏操作上的可靠性和环境参数的稳定性，及其不利于电纺纤维的高质量研究。

　　国外的少数高端电纺纤维设备在喷射环境中安装了专用的温、湿度控制装置，但是设备结构复杂、造价昂贵，不利于在国内进行大范围的推广使用；而且在电纺纤维喷射过程中，部分电纺纤维会散射到电纺纤维收集板以外的一定区域，不及时清理会造成下次实验的材料污染，由于电纺散射杂乱无章，实验结束后的现场清理工作会占用科研人员大量时间；而且科研实验过程中实验室空间紧张，因为喷射的杂乱无章，一个区域内只能有一台电纺纤维设备工作，这些因素都严重影响科研实验的效率。

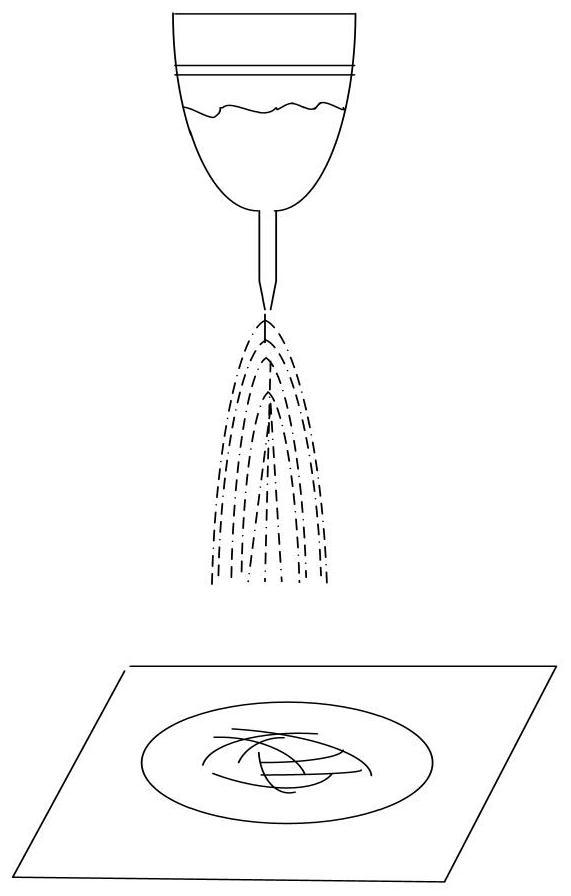

　　图1：电纺纤维喷射示意图；

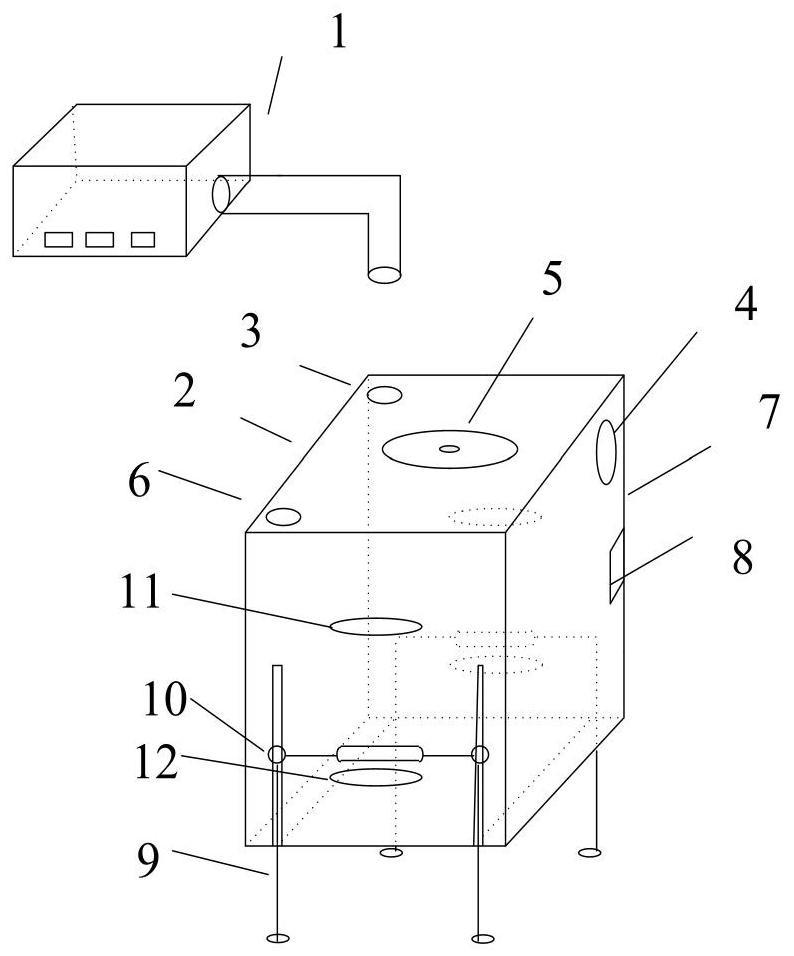

　　图2：一种电纺纤维样品收集装置的示意图；

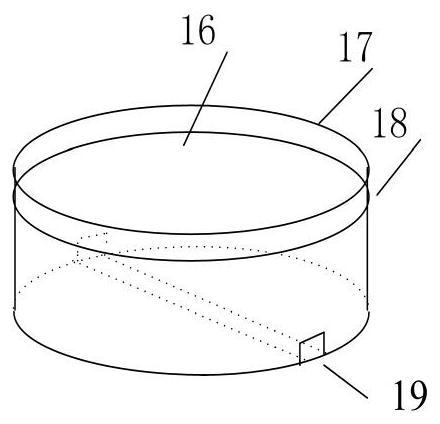

　　图3：托台的结构示意图；

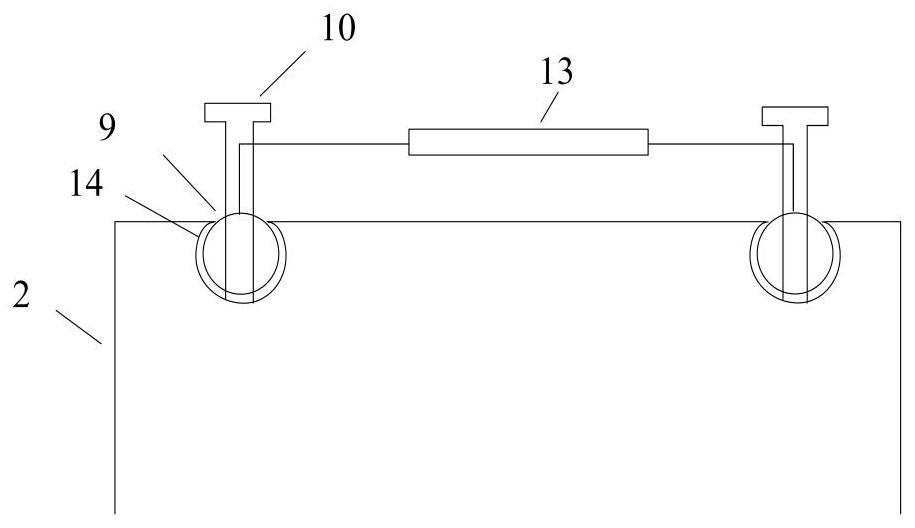

　　图4：伸缩支腿的结构示意图；

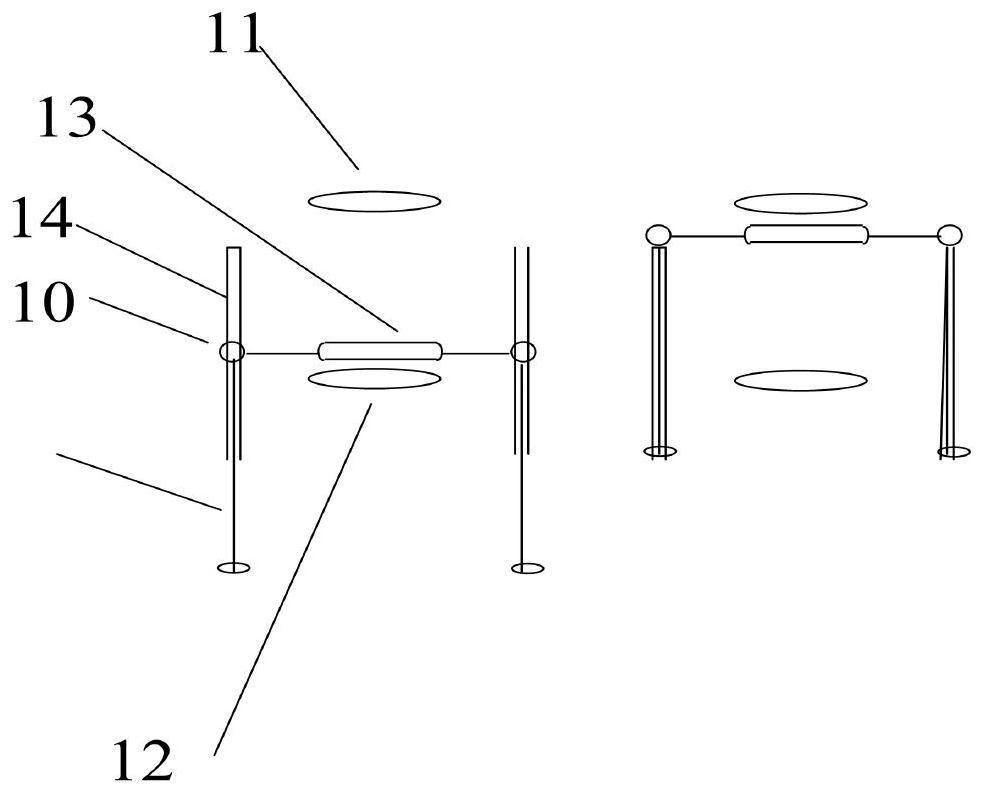

　　图5：伸缩支腿与上、下扣手配合伸缩的示意图；

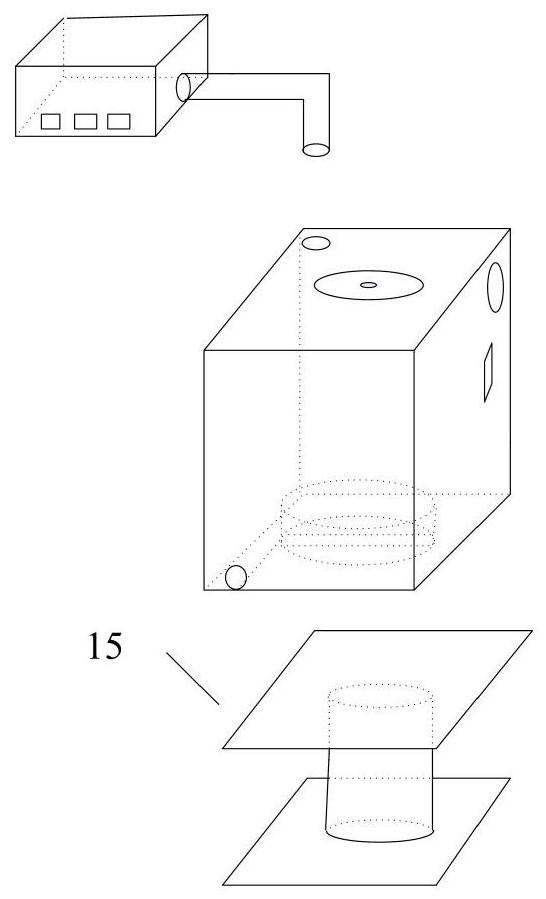

　　图6：一种电纺纤维样品收集装置的示意图。

　　其中：1 .恒温恒湿气源，2 .箱体，3 .进气阀，4 .排气阀，5 .橡胶垫，6 .电极插孔，7 .侧门，8 .侧门把手，9 .支腿，10 .紧锁旋钮，11 .上扣手，12 .下扣手，13 .横杆，内凹槽，15 .升降台，16 .托台，17 .台面，18 .环形浅槽，19 .滑槽。

　　该发明的有益效果：该发明使用箱体作为样品收集装置，在其上顶面具有橡胶垫，橡胶垫具有将电纺纤维喷射针头插入箱体的针孔，其底面设置金属滑道，所述的托台为圆柱形金属体，其底部开出与箱体底面的金属滑道相适配的滑槽以使其可滑动连接于金属滑道，实现了喷射装置与收集装置的可分离、组合，并使用恒湿恒温气源以仍能在分离的结构下，维持封闭环境的稳定。

　　附：专利信息

　　专利名 电纺纤维实验样品收集控制方法
       申请公布号 CN 110055600 A
       申请公布日 2019.07.26
       申请号 201910352534 .3
       申请日 2017 .12 .25
       分案原申请数据 201711419135 .1 2017 .12 .25
       申请人 大连民族大学
       发明人 许爽
