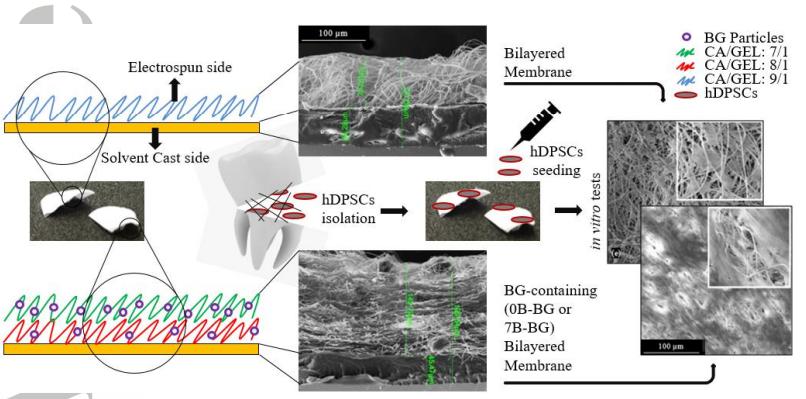

阻隔膜用于牙周组织工程中以成功地形成新骨组织并防止细菌定植。本研究旨在制备和表征含有双层膜的新型7％硼改性生物活性玻璃（7B-BG）。作者假设7B-BG的存在可以促进GBR膜的结构和生物学特性。通过溶剂浇铸制备乙酸纤维素（CA）层，并通过静电纺丝制备功能梯度的CA /明胶/ BG纳米颗粒层。通过快速碱介导的溶胶-凝胶法合成0B-BG和7B-BG，并通过SEM和FT-拉曼光谱表征。膜与戊二醛交联以保持其稳定性。
SEM分析显示膜的不对称性质由光滑的膜层和由含有纳米纤维的（0B-BG，7B-BG）组成的粗糙表面组成。7B-BG添加增加了表面润湿性（从110.5°±0.8到73.46°±7.6）和膜的生物降解性。另外，在刺激的体液中孵育1周后，在含有7B-BG的组中观察到Ca-P层形成的显着增加。7B-BG掺入导致拉伸强度和杨氏模量值降低。人牙髓干细胞（hDPSC）在含有7B-BG的双层膜上显示出更好的附着，扩散和增殖。成骨分化分析显示细胞的ALP酶活性较高（约1.5倍），细胞内钙沉积较高（约2倍），并且在含有7B-BG的双层膜上通过茜素红染色显示较高的钙沉积。研究结果表明，功能梯度双层膜在再生牙科中具有GBR应用的潜力。
