易丝帮讯 近日，国家纳米科学中心蒋兴宇等人发明提供了一种负载生长因子小分子抑制剂的静电纺丝敷料及其制备方法和应用。该发明的静电纺丝方法制备的纤维膜具有稳定的理化性能及高的孔隙率，能够隔绝污染物并柔软透气；将高分子聚合物与天然高分子材料结合制备的纤维膜具有更强的机械性能，而天然高分子能够增强纺丝纤维膜的细胞相容性，使细胞更容易在纤维膜上生长，促进伤口愈合；TGF-β1抑制剂信号通路明了，针对性更强，能够有效抑制瘢痕的形成；纤维膜具有较好的浸润性，能够与不同形状的伤口完美贴合，选用可降解材料制备，减少了更换敷料带来的二次伤害；制备方法简单，使用便捷，具有巨大的临床应用前景。

　　随着伤口敷料研究的进展，理想的功能性医用伤口敷料应具有：(1)敷料能够有效覆盖整个创面，包括一些较难覆盖的部位迅速止血；(2)具有一定的弹性，能够适应身体的运动；(3)吸收伤口的渗出液，以保证伤口的环境湿度；(4)减少敷料更换过程中的痛苦；(5)良好的生物相容性；(6)防止伤口感染。静电纺丝技术作为一种制备微/纳米纤维的有效方法，具有其他尺寸材料难以超越的优异属性，如：大的比表面积，优异的物理化学性能，被广泛应用于生物医学，伤口敷料和药物递送等领域。国内外学者在治疗增生性瘢痕的伤口敷料方面做了一些探索，但是，存在以下问题：成分复杂，多种成分之间的影响不清；制备工艺繁琐；需要依附于其他敷料，无法实现缓慢释放，不适合长期治疗的使用。

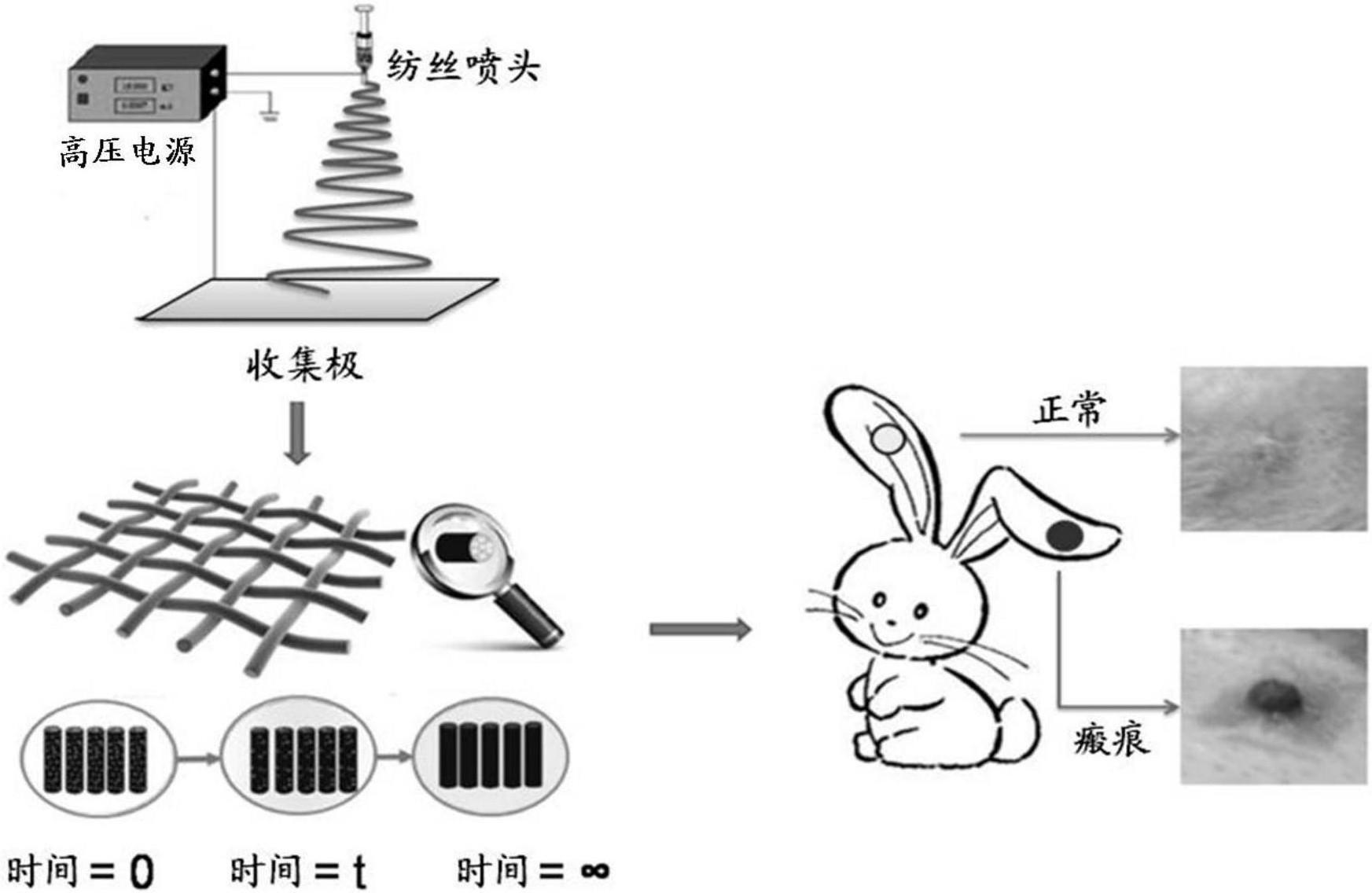

图1 静电纺丝制备负载小分子伤口敷料的原理图。

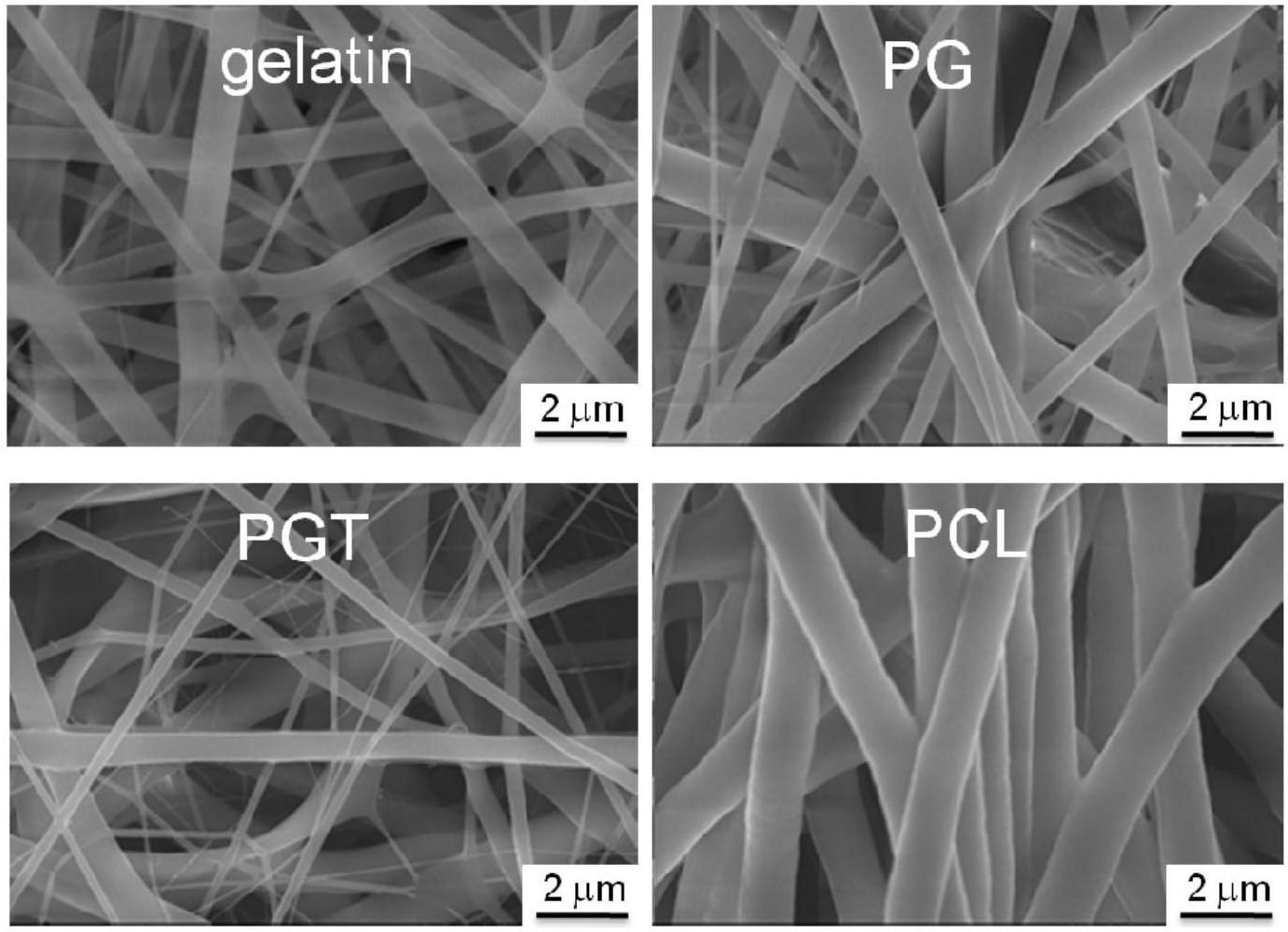

图2 聚合物纳米纤维扫描电镜图片。PCL和明胶是纺丝材料，PGT为PCL/明胶+TGFβ1抑制剂制备的纺丝纤维膜，PG为空白对照纺丝纤维膜，材料为PCL/明胶。

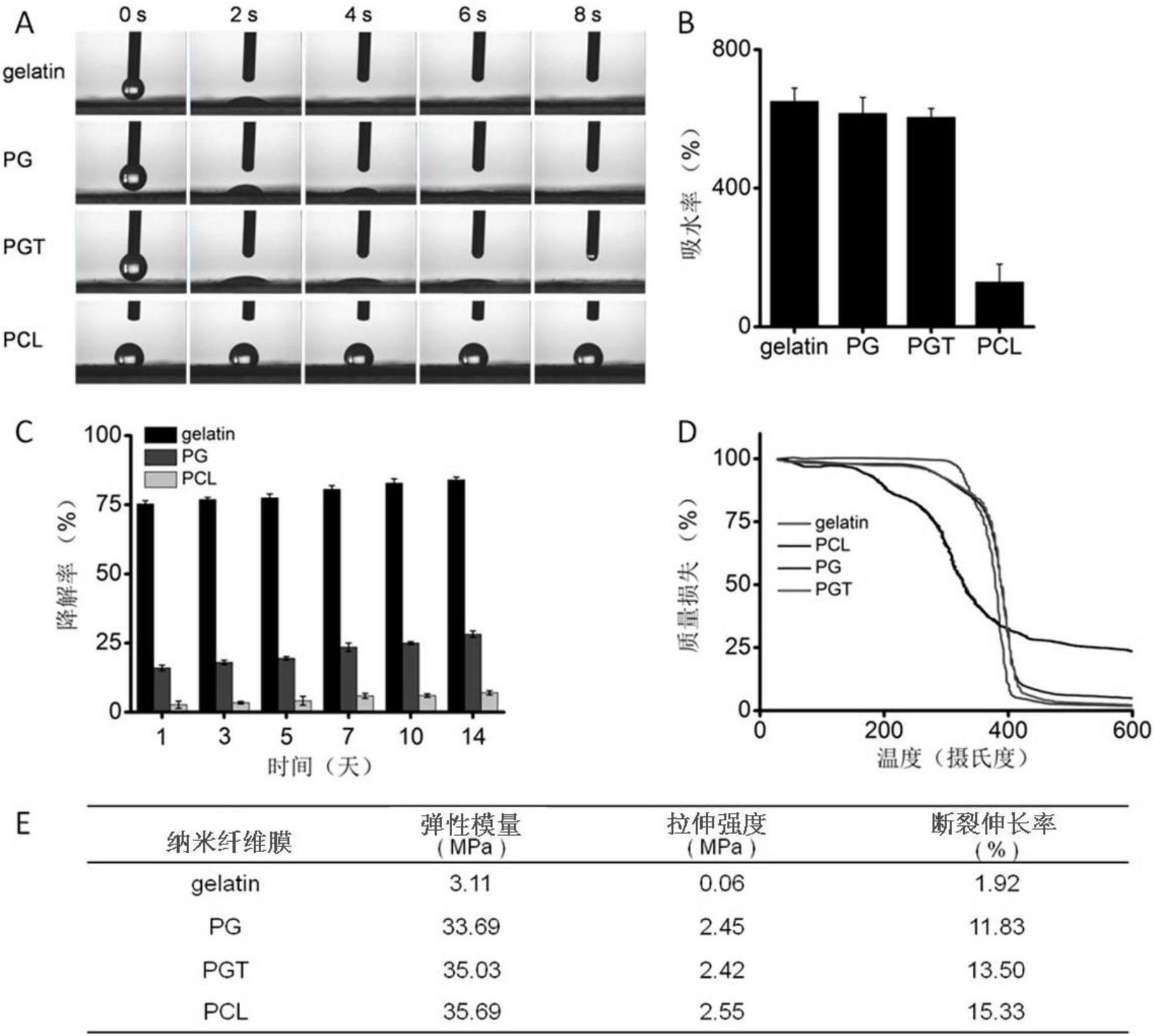

图3 聚合物纳米纤维膜性能表征。PCL和明胶是纺丝材料，PGT为PCL/明胶+TGFβ1抑制剂制备的纺丝纤维膜，PG为空白对照纺丝纤维膜，材料为PCL/明胶。

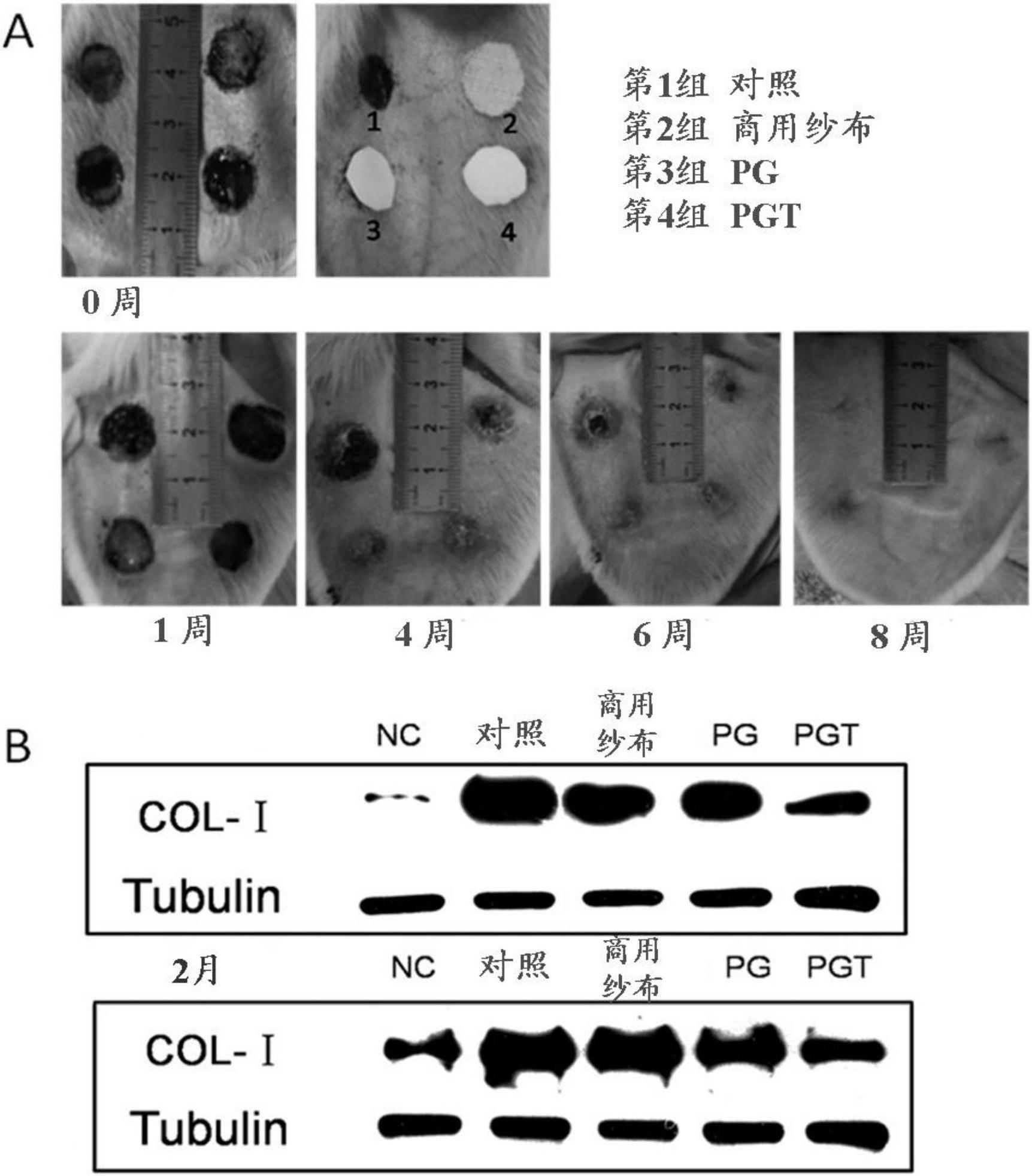

图4 聚合物纳米纤维膜动物实验结果。

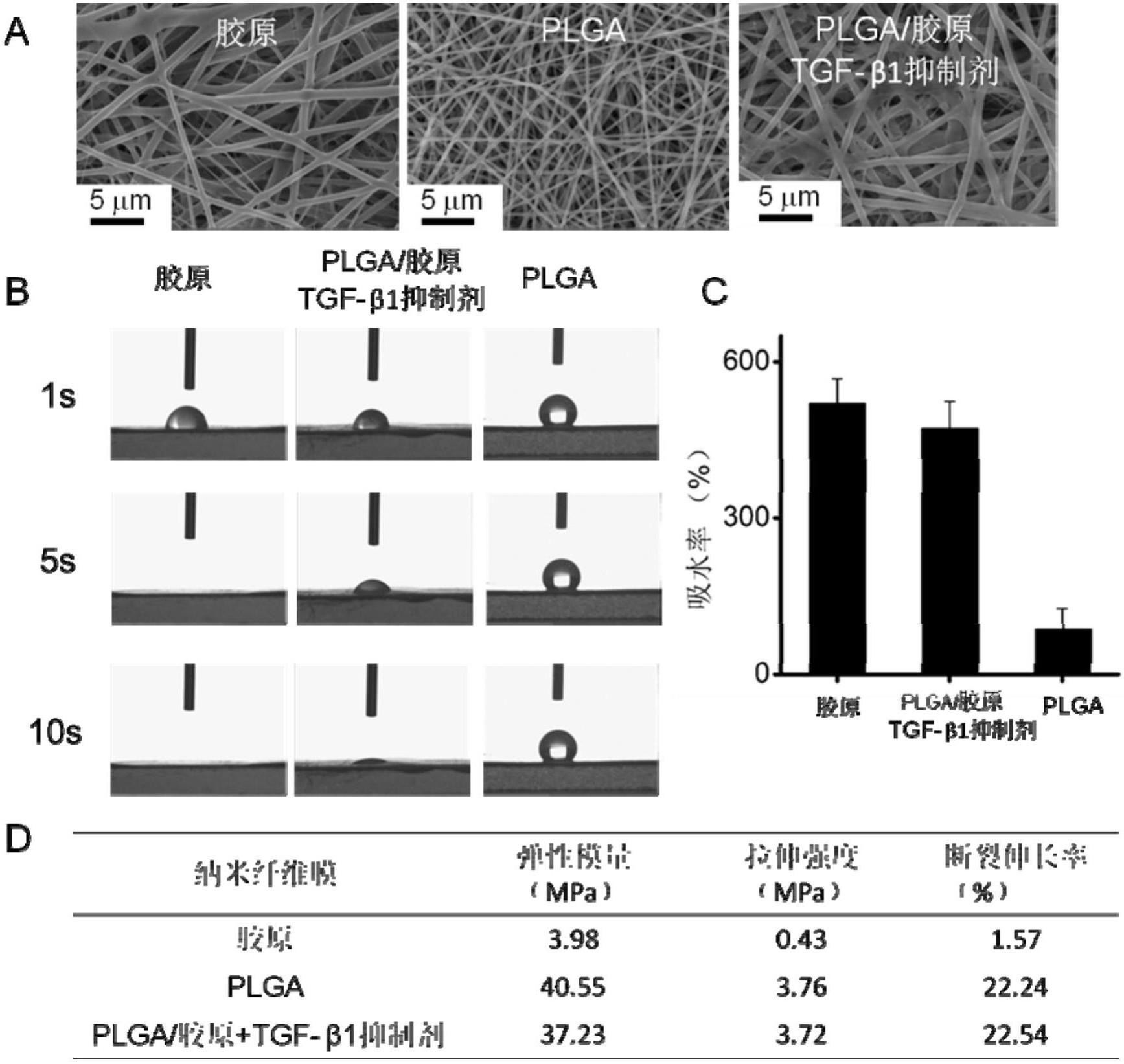

图5 聚合物纳米纤维膜性能表征。

　　该发明有益效果：

　　1、静电纺丝方法制备的纤维膜具有稳定的理化性能及高的孔隙率，能够隔绝污染物并柔软透气；
       2、将高分子聚合物与天然高分子材料结合制备的纤维膜具有更强的机械性能，而天然高分子能够增强纺丝纤维膜的细胞相容性，使细胞更容易在纤维膜上生长，促进伤口愈合；
       3、TGF-β1抑制剂信号通路明了，针对性更强，能够有效抑制瘢痕的形成；
       4、纤维膜具有较好的浸润性，能够与不同形状的伤口完美贴合，选用可降解材料制备，减少了更换敷料带来的二次伤害；
       5、制备方法简单，使用便捷，具有巨大的临床应用前景。

　　附：专利信息

　　专利名 负载生长因子小分子抑制剂的静电纺丝敷料、其制备方法及应用
       申请公布号 CN 109381732 A
       申请公布日 2019.02.26
       申请号 201710657821 .6
       申请日 2017 .08 .03
       申请人 国家纳米科学中心
       发明人 蒋兴宇　王乐
