易丝帮小编从近期Nano Energy 报道过的研究论文中，精选部分有意思的科研成果，以馈读者。

1. 高压电强度的电纺聚丙烯腈纳米纤维膜

天津工业大学金欣老师等人报道利用静电纺丝制备的PAN纳米纤维膜，其压电性优于PVDF纳米纤维膜。对其施以压力，一小块电纺PAN非织造纤维膜可以产生2.0 V和1.1μA的电力输出。当纤维膜内纤维取向增加时，会产生更大的电输出（6.0 V和5.1μA）。与相同尺寸和相同压力条件下的电纺PVDF纳米纤维膜相比，PAN纳米纤维膜具有更大的电输出。研究者还发现，PAN纳米纤维中的静电荷有助于压电能量的转换。PAN纳米纤维薄膜所产生的电能可为商用LED供电。因此，该研究为开发新型压电材料和器件提供了新思路。

论文题目：Unexpectedly high piezoelectricity of electrospun polyacrylonitrile nanofiber membranes

文献链接：https://doi.org/10.1016/j.nanoen.2018.11.082

2. 基于电纺聚偏氟乙烯纳米纤维的新型摩擦纳米发电机用于声能收集

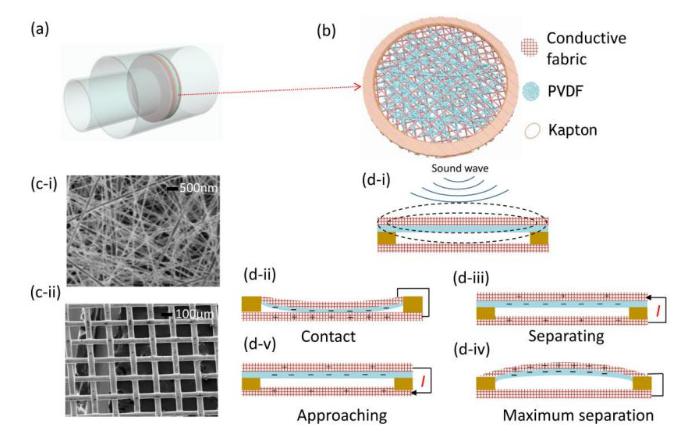

香港中文大学和河南大学研究者构建了基于电纺聚偏氟乙烯(PVDF)纳米纤维的摩擦纳米发电机(TENG)，以轻薄的PVDF纳米纤维为振动膜，方便低频声波的能量捕获。更重要的是，通过将TENG与聚合物管集成，振动膜采集到的声波可以由未定义的声波转换为平面波，从而提高声压，提高电输出。收集的声能可以同时点亮55个商用发光二极管（LED）。此外，所制备的TENG还可以作为自供电的有源传感器，用于检测声源方向和发声对象的运动速度。该项工作不仅为制造高性能的TENG将环境声能转化为电能提供了一种简单、经济的方法，而且为自供电的传感提供了一种方法，在军事监视、人工智能、物联网和喷气发动机降噪等领域具有潜在的应用前景。

题目：A Novel Triboelectric Nanogenerator Based on Electrospun Polyvinylidene Fluoride Nanofibers for Effective Acoustic Energy Harvesting and Self-powered Multifunctional Sensing

论文链接：https://doi.org/10.1016/j.nanoen.2018.11.041

3. PVDF/ZnO纳米纤维柔性自驱动压电传感器实现机器人手势远程控制

西南交通大学杨维清教授课题组利用静电纺丝技术构建了一种基于独特豇豆结构CPZNs的柔性自供电压电传感器(PES)，定量测量了其弯曲角度，并成功演示了PES在iHMI手势远程控制中的应用。由于混合PVDF/ZnO的协同压电效应和聚合物的柔韧性，该PES表现出优异的弯曲灵敏度，并且具有良好的机械稳定性。此外，PES可在弯曲和按压模式下工作，显示超高压力灵敏度。当集成在iHMI中时，PES可以在不同的曲面上适应性地覆盖，展示精确的弯曲角度记录和快速识别，以实现智能化人机交互。在此基础上，通过与人手同步动作的方式成功实现了机器人手的远程控制应用。

题目：Cowpea-structured PVDF/ZnO Nanofibers Based Flexible Self-powered Piezoelectric Bending Motion Sensor Towards Remote Control of Gestures

文献链接：https://doi.org/10.1016/j.nanoen.2018.10.049

4. 电纺金属有机骨架纳米粒子纤维及其衍生的电催化剂

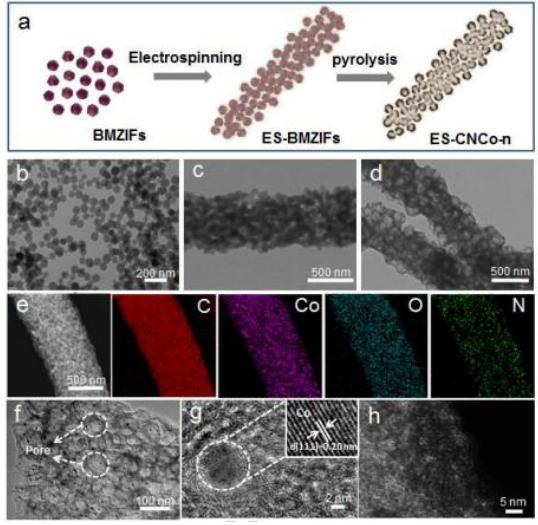

中国科学技术大学俞书宏团队介绍了一种利用电纺丝法制备BMZIFs电纺丝多孔碳材料的简便方法。通过碳化MOFs纳米纤维，制备出具有高电催化性能的MOFs衍生Co/N掺杂的多孔碳纤维，由基于ZIF-8和ZIF-67的双金属沸石咪唑啉骨架纳米粒子(BMZIFs)的电纺辅助组装而成的。此外，该研究还系统地研究了组装和锌/钴比对电纺纤维衍生物氧还原反应性能的影响。

题目：Electrospun metal-organic framework nanoparticle fibers and their derived electrocatalysts for oxygen reduction reaction

论文链接：https://doi.org/10.1016/j.nanoen.2018.10.029

5. 纤维碳骨架包覆Li2TiSiO5纳米颗粒实现快速稳定的锂存储

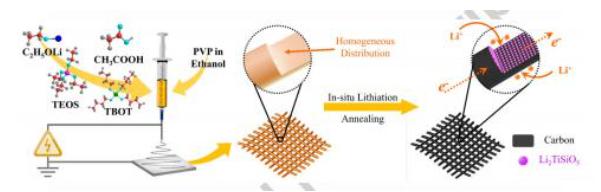

香港中文大学张立团队采用电纺丝法制备了前驱体纳米纤维膜，固化的纳米纤维均匀分布。在随后的热解过程中，PVP被碳化成相互连接的3D碳骨架，并且纳米纤维形貌得到了很好的保持。同时，将均匀分布的Li、Ti、Si前驱体转化为小的LTSO纳米颗粒，原位均匀地包覆在碳纳米纤维中获得Li2TiSiO5/纳米碳纤维（LTSO/C）。具有独特3D互连纳米结构的LTSO/C电极表现出高速率行为，适合的Li+插入电位（0.1^-1 V vs. Li）/Li+），高填充密度1.93g cm^-3。此外，对反应动力学的分析表明，这种高速性能可归因于合成的LTSO/C电极的赝电容电荷存储机制。因此，该研究所提出的材料和纳米结构的设计对于构建快速和稳定的能量存储装置的具有很大的参考价值。

题目：In-Situ Encapsulation of Pseudocapacitive Li2TiSiO5 Nanoparticles into Fibrous Carbon Framework for Ultrafast and Stable Lithium Storage

文献链接：https://doi.org/10.1016/j.nanoen.2018.10.052

6. 相互连接的核壳碳纳米球构建纤维网用于高性能锂硫电池

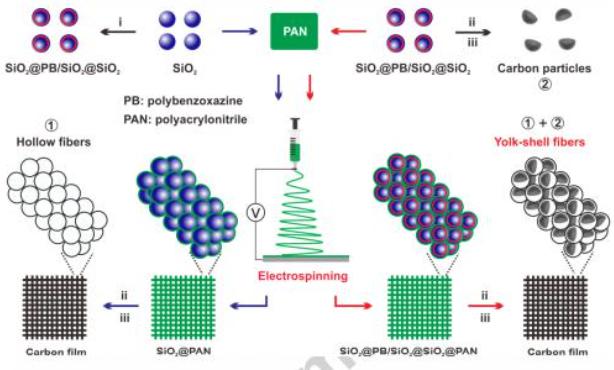

厦门大学方晓亮副教授课题组开发了一种简便的静电纺丝方法，用于合成互连的核壳结构碳纳米球组装纤维网，以构建自支撑硫正极材料。受益于高表面积、氮原子掺杂以及核与壳之间的协同作用，核-壳碳纤维有望成为高硫负载Li-S电池的硫主体材料。含有70wt％和4mg cm^-2的硫，核-壳碳纤维网衍生的自支撑正极在1C电流密度下循环500次后表现出82.8％的高容量保持率。因此，这项工作为开发高性能Li-S电池的提供了新策略。

题目：Fiber network composed of interconnected yolk-shell carbon nanospheres for high-performance lithium-sulfur batteries

文献链接：https://doi.org/10.1016/j.nanoen.2018.10.001

7. 可直接粘附在皮肤上的无炎症高透气性摩擦纳米发电机

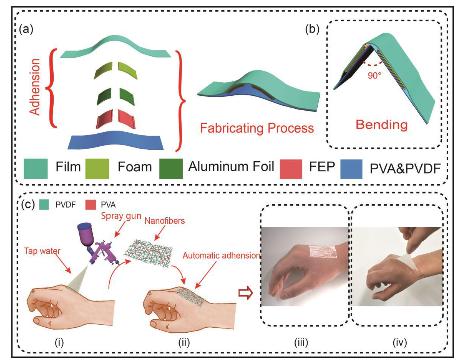

上海大学李和兴教授等人通过使用混合电纺聚乙烯醇和聚偏二氟乙烯纳米纤维获得混合纳米纤维膜(NM)。通过可溶性PVA纳米纤维在人体皮肤上少量水分中溶解，在皮肤上产生一定的粘性，混合NM可以直接附着在皮肤上，在很长一段时间内不会发现任何不舒服的症状或过敏现象。基于该NM的TENG设备不仅可以实现良好的输出性能，还具有无炎症和高透气性的特点。混合的NM具有优异的空气渗透性（Gurley值=1.4s/300mL-3.3s/300ml）。这种基于NM的TENG亲肤粘合方法在可穿戴/便携式感应设备、电子皮肤领域的应用、人造肌肉、柔性机器人等具有广泛的应用前景。

题目：Inflammation-free and gas-permeable on-skintriboelectric nanogenerator using soluble nanofibers

文献链接：https://doi.org/10.1016/j.nanoen.2018.06.026

8. 电纺明胶纳米纤维构建自供电生物电子皮肤

贾达普大学DipankarMandal等人基于生物启发设计了一种可穿戴的压电压力传感器，即来自结构稳定的明胶纳米纤维（GNF）通过电纺丝技术构建了生物电子皮肤。由于优异的机械敏感性（~0.8 V kPa^-1），生物电子皮肤可以模拟人类感知和实时监测人体生理信号。此外，压电动态触觉刺激下高度耐用（超过108,000次循环）表明了生物电子皮肤在生物医学植入式和便携式领域以及个人电子设备的应用潜力。

题目：Electrospun gelatin nanofiber based self-powered bio-e-skin for health care monitoring

文献链接：http://dx.doi.org/10.1016/j.nanoen.2017.04.028
