持续和有控制的药物释放对于成功治疗多种疾病是非常需要的，例如慢性伤口，牙周病，癌症和术后感染等。传统上，抗生素是通过注射或口服来治疗这些疾病的。在这一过程中，为了保证无菌治疗，常常在体内加入大剂量的药物。抗生素在全身传播可能会引起严重的副作用。抗生素和药物在足够的时间内持续释放到潜在的病灶区域是预防传染病、复杂的术后感染和组织损伤的关键。此外，传统的溶剂铸膜载药也有其固有的缺陷;因此，为了避免这些问题，电纺纳米纤维已被广泛用作药物载体。纳米纤维支架也已用于组织工程。

       电纺纳米纤维的药物控释和抗菌性能取决于药物分子通过纳米纤维中嵌入的药物的扩散和抗菌性能缓慢释放到靶区。在本研究中，氯霉素（CAP）是一种抗菌药物，通过静电纺丝以含量为5-20％掺入聚（ε-己内酯）（PCL）纳米纤维中。结果表明，纳米纤维的纤维直径和亲水性随着CAP含量的增加而增加。该支架对革兰氏阳性(金黄色葡萄球菌和枯草芽孢杆菌)和革兰氏阴性(大肠杆菌、铜绿假单胞菌和黄曲霉)菌株具有良好的抗菌性能，其中革兰氏阴性菌株通常与伤口和烧伤感染有关。在pH7.4的磷酸盐缓冲盐水中进行体外药物释放研究，发现释放在约20天饱和，最大释放为~80％。具有5wt％CAP含量的纳米纤维支架在所研究的支架中显示出最高的释放速率，这可归因于该支架的较小纤维直径，导致表面积较大。在体外使用人结肠直肠上皮细胞（HCT116WT）进一步研究复合纳米纤维支架的细胞粘附，增殖和毒性。大量细胞在PCL和CAP嵌入式支架上均表现出良好的粘附和增殖能力。然而,CAP加载的支架与纯PCL相比，支架具有更好的细胞增殖能力。

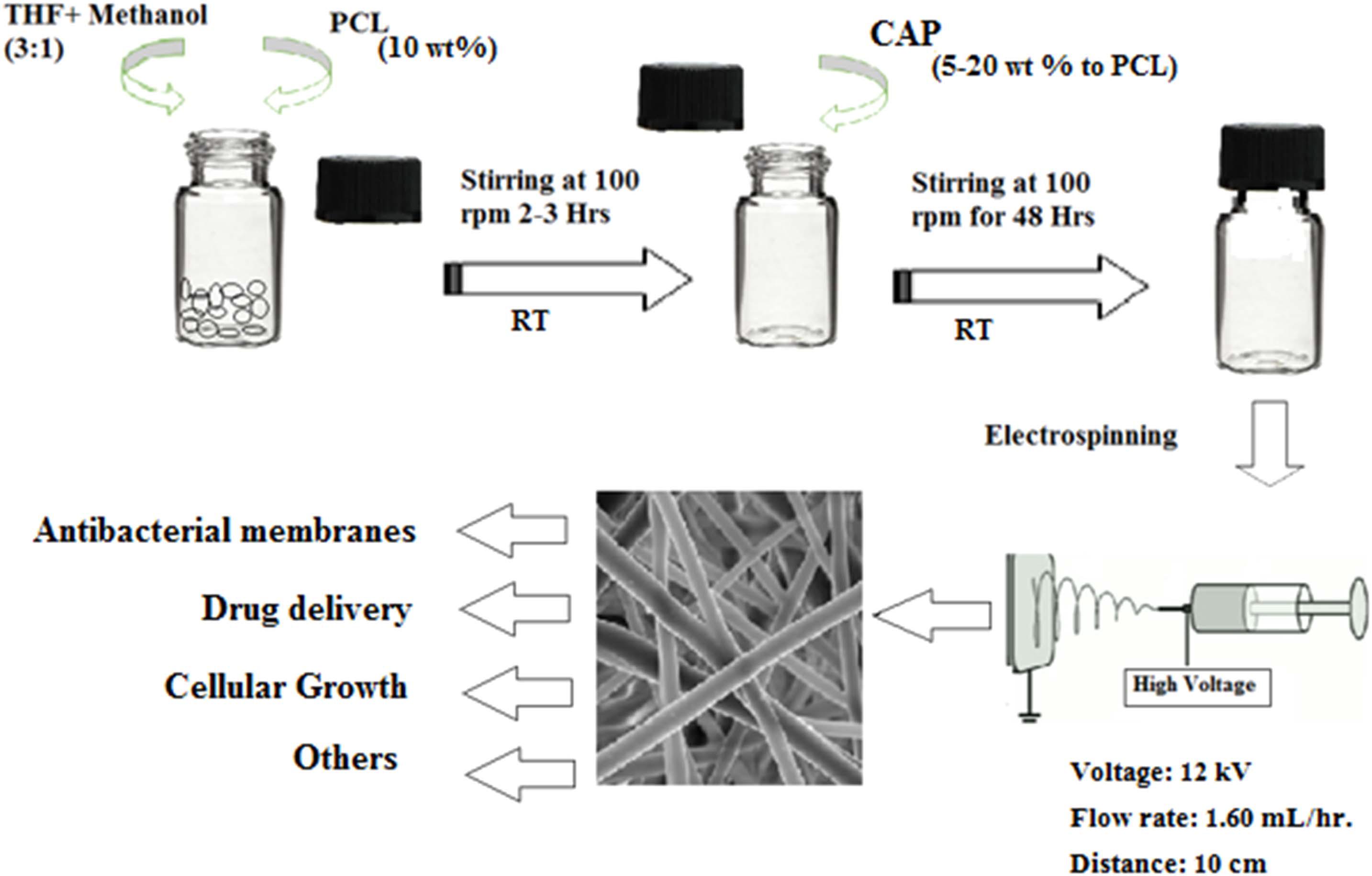

图1. 纳米纤维制备的示意图及后续的研究。

全文链接：http://iopscience.iop.org/article/10.1088/2057-1976/aac1a4/pdf
