易丝帮讯 近日，山东大学刘久荣等人涉及发明一种ZnO/Co复合纳米空心纤维电磁波吸收材料及其制备方法。制备方法为：1 )将钴源、锌源溶解于DMF中，继续加入PVP，搅拌后反应，获得均一粘性溶液；2 )采用高压静电纺丝法对步骤1 )中的粘性溶液进行纺丝，得到有机纳米纤维，将有机纤维干燥和预氧化处理后进行煅烧；3 )将步骤2 )中煅烧后的置于还原气氛中进行还原处理，即得。该发明采用高压静电纺丝法结合煅烧还原制备的ZnO/Co复合空心纳米纤维材料具有饱和磁化率高、矫顽力大、轻质、抗氧化能力强、电磁波吸收性能优异的特点，同时该发明的制备方法简单易行、成本低。

　　据悉，近年来，遥感探测技术、计算机技术、电子通信技术的飞速发展，也不可避免的带来了电磁干扰和电磁辐射等问题，同时，日益增大的电磁能量密度造成电磁污染也损害着人体的健康。此外，电磁波吸收材料在军事技术领域方面也有着重要的应用。因此电磁波吸收材料受到了越来越多的关注，尤其是对于GHz频率范围的电磁波的吸收，更是人们研究的热点。传统的磁性吸波材料包括铁氧体和软磁性金属，畴壁共振、自然共振以及交换共振是磁性吸波材料主要损耗机制。典型的介电吸波材料包括碳材料、导电高聚物以及金属氧化物或硫化物，其主要损耗机制是界面极化、偶极子极化和电子极化等等。

　　另外，现有的电磁波吸收材料的制备方法多为水热或溶剂热的方法，对于实验研究，该方法操作简便，但却不能用于材料的大规模和产业化制备，因而不利于实际应用和工业生产。此外，液相交换法等方法价格昂贵，操作繁琐，也仅仅适用于实验室研究。因此，有必要研究一种有利于实际应用和工业生产、且兼顾良好性能的氧化锌电磁波吸收材料及其制备方法。针对上述现有技术中存在的问题，该发明旨在提供一种ZnO/Co复合纳米空心纤维电磁波吸收材料及其制备方法。

图1煅烧后所得ZnO/Co3O4复合空心纳米纤维材料的XRD衍射图谱和ZnO/Co复合空心纳米纤维电磁波吸收材料的XRD衍射图谱。

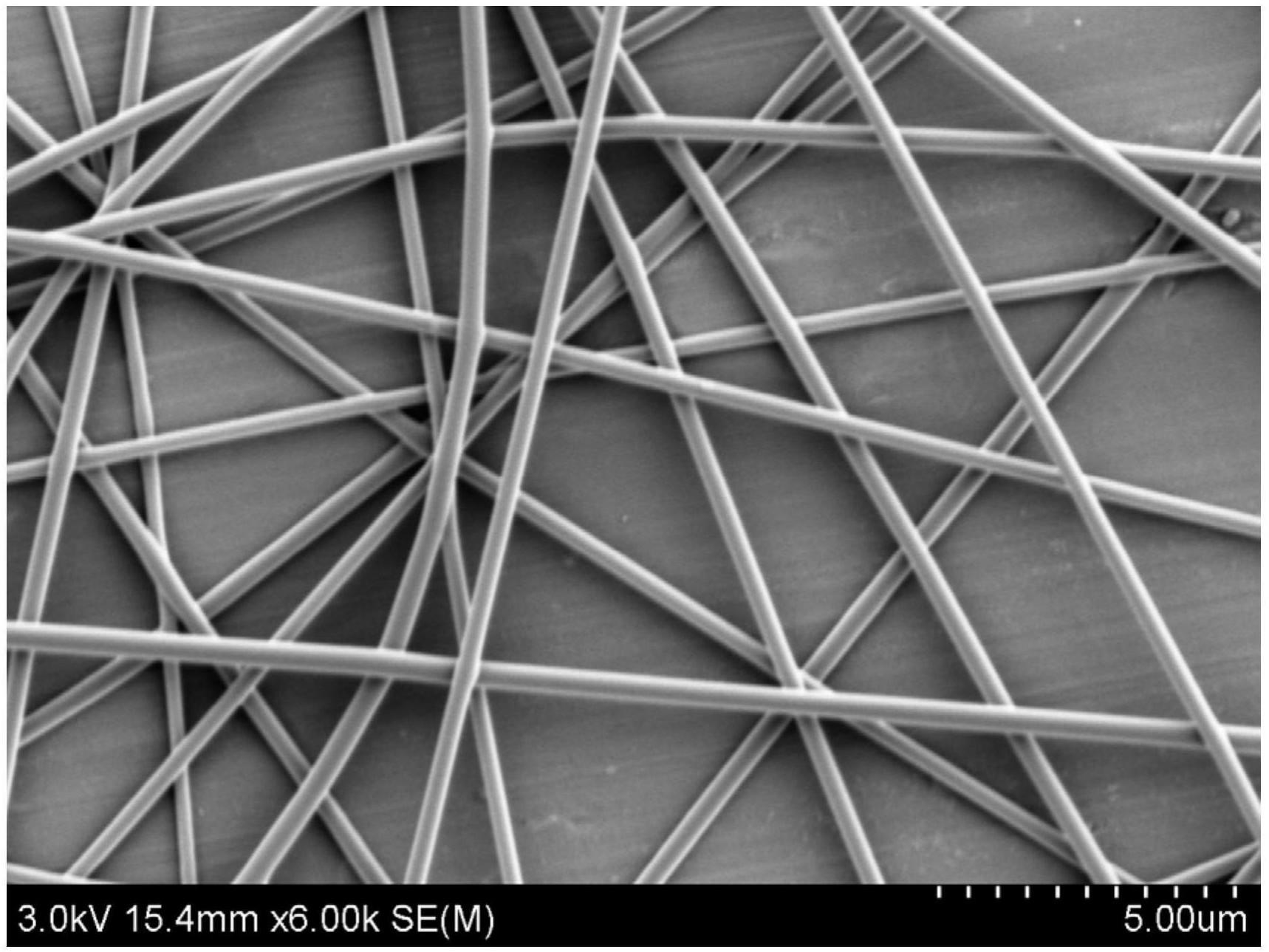

图2有机纳米纤维的SEM图。

图3 ZnO/Co复合空心纳米纤维电磁波吸收材料的SEM图。

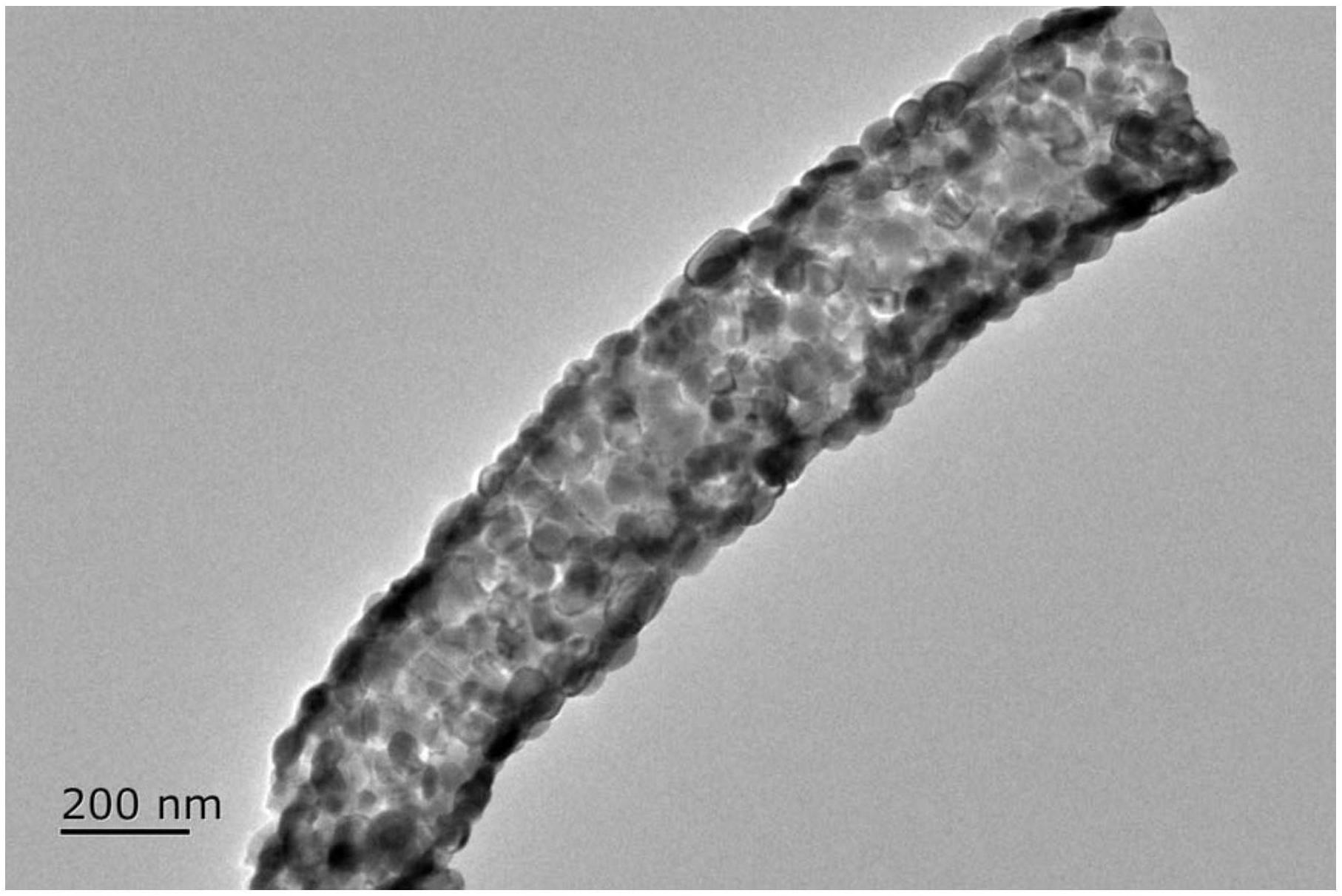

图4 ZnO/Co复合空心纳米纤维电磁波吸收材料的TEM图。

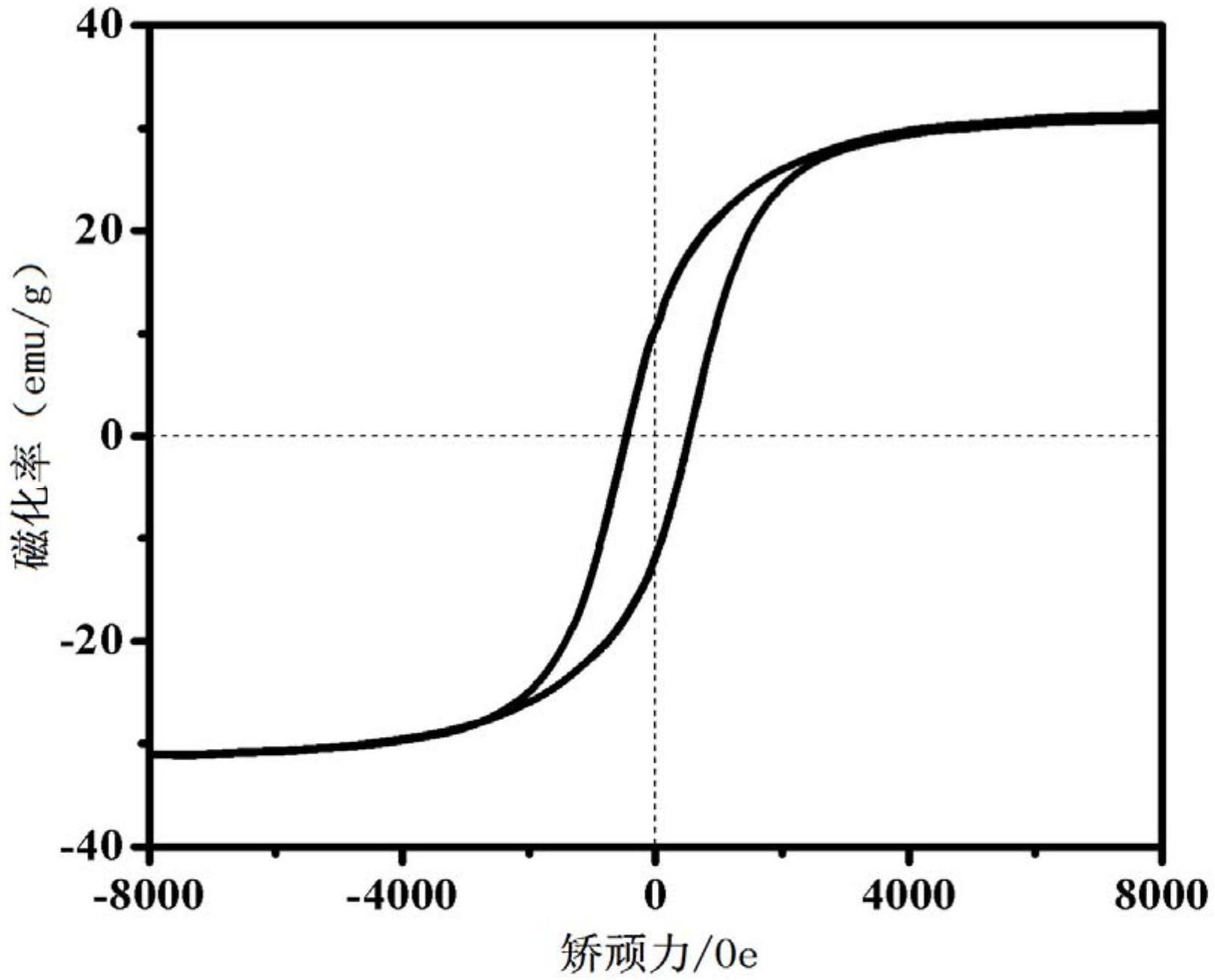

图5 ZnO/Co复合空心纳米纤维电磁波吸收材料的磁性能测试曲线。

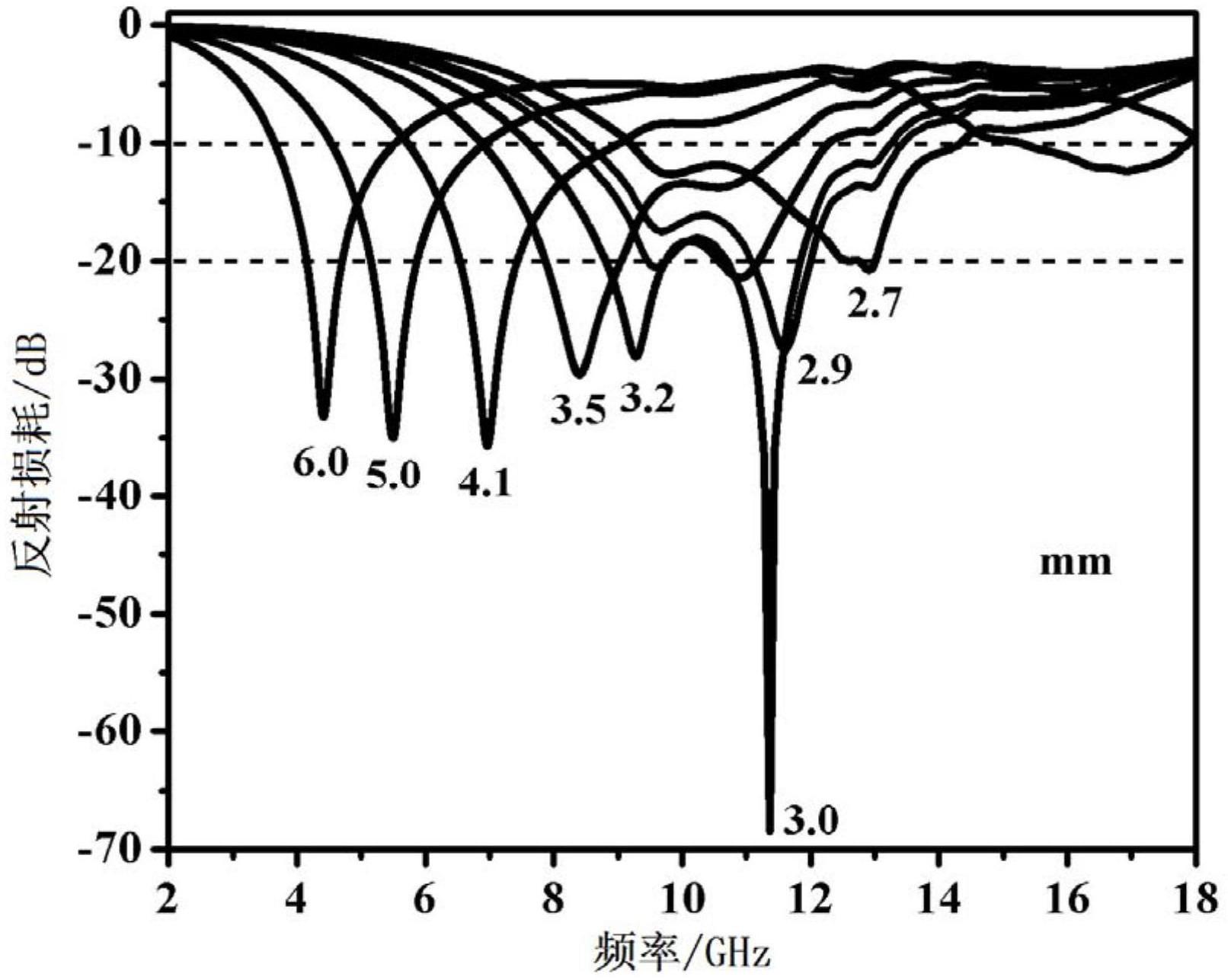

图6 ZnO/Co复合空心纳米纤维电磁波吸收材料电磁波吸收曲线。

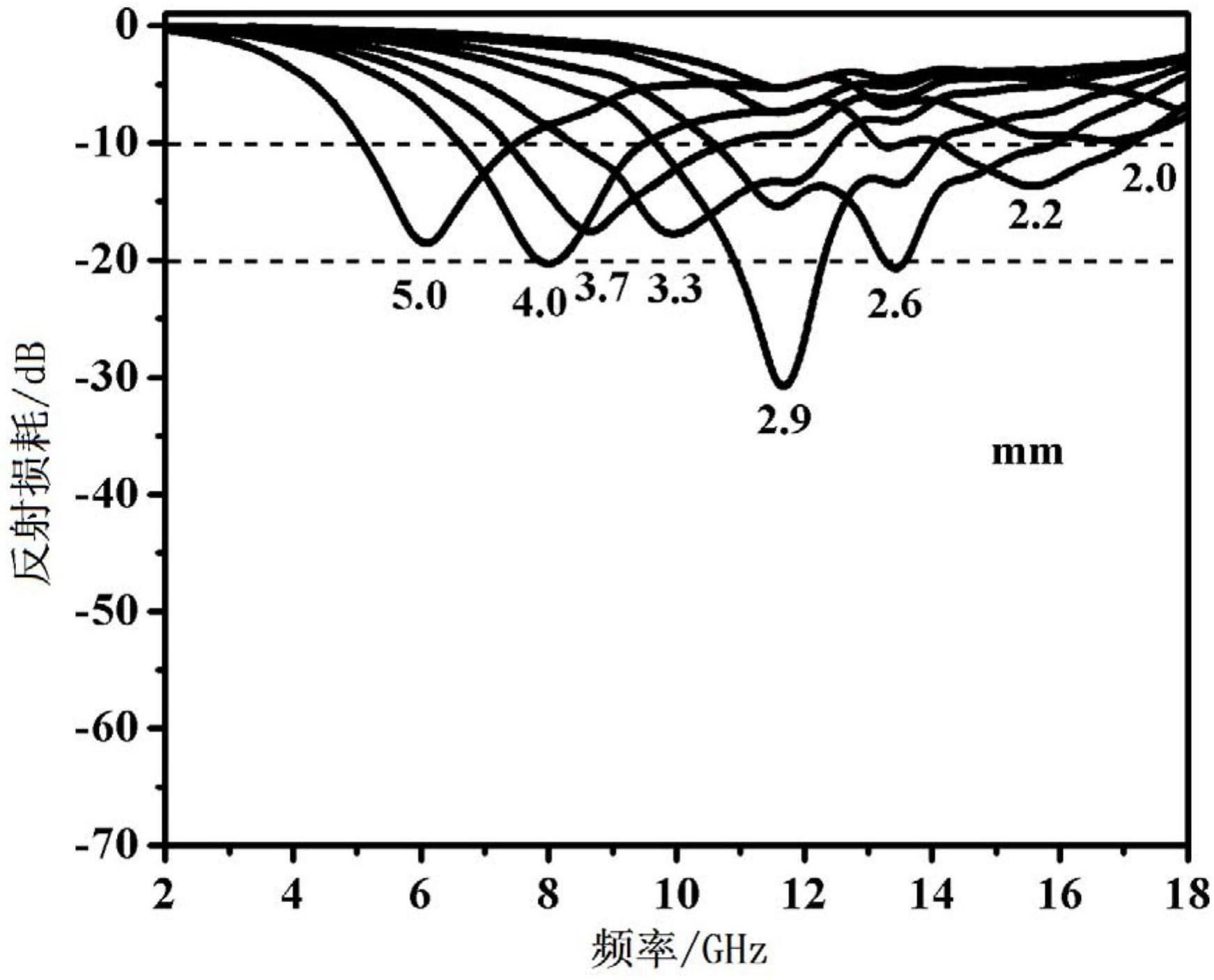

图7 ZnO空心纳米纤维电磁波吸收材料的电磁波吸收曲线。

　　与现有技术相比，该发明取得的主要有益效果是：(1)该发明制备的ZnO/Co复合纳米空心纤维电磁波吸收材料具有优良的阻抗匹配性能和独特的微观形貌，并且能在在高频的范围中它还能保持适合磁导率，具有十分优异的电磁波吸收性能。(2)该发明的制备工艺简单，不需要复杂的硬件设备，对环境无污染，制作成本低，非常适合工业生产。(3)该发明制备的ZnO/Co复合纳米空心纤维电磁波吸收材料的纤维尺度均匀，抗氧化和耐腐蚀能力强。

　　附：专利信息

　　专利名 一种ZnO/Co复合纳米空心纤维电磁波吸收材料及其制备方法
       申请公布号 CN 108753251 A
       申请公布日 2018.11.06
       申请号 201810614095 .4
       申请日 2018 .06 .14
       申请人 山东大学
       发明人 刘久荣　乔靖　刘伟　吴莉莉　汪宙　王凤龙　陈国文
       Int .Cl .
       C09K 3/00( 2006 .01 )
       D01F 9/10( 2006 .01 )
