胶原蛋白（CO）和硫酸软骨素（CS）是大多数组织的天然细胞外基质（ECM）的必需成分。它们提供机械稳定性以消除ECM中的压缩力。在组织工程中，电纺丝技术制备的纳米纤维支架已成为模仿天然ECM功能的合适候选材料。与EDC/NHS的交联可以克服组织工程支架在生理条件下较弱的机械完整性，增加降解稳定性。

　　在化学交联剂中，与戊二醛相比，1-乙基-3-（3-二甲基-氨基丙基）-1-碳二亚胺盐酸盐（EDC）是一种低细胞毒性的化合物。EDC广泛应用于交联重组的胶原原纤维，有助于防止副产物的形成，而且它还增加了反应速度。本研究采用静电纺丝法合成纳米纤维胶原-CS支架材料。以六氟异丙醇(HFIP)与水的混合物为溶剂，溶解混合的CO和CS，得到了适合于电纺丝实验的均相溶液。将制备的纳米纤维支架与两种浓度的EDC/NHS交联剂交联，采用人角膜上皮细胞（HCE）进行支架体外细胞相容性检测。

　　结果表明，加入较高浓度的CS以及EDC/NHS交联剂可提高支架的机械稳定性。同时，支架显示出对胶原酶消化的更强抵抗力，在角膜上皮细胞附着中表现出良好的生物相容性。交联的电纺CO-CS垫具有均匀的纳米纤维和多孔结构，特别是对于交联剂浓度较低的纤维垫，可作为组织工程中有效的替代基质。

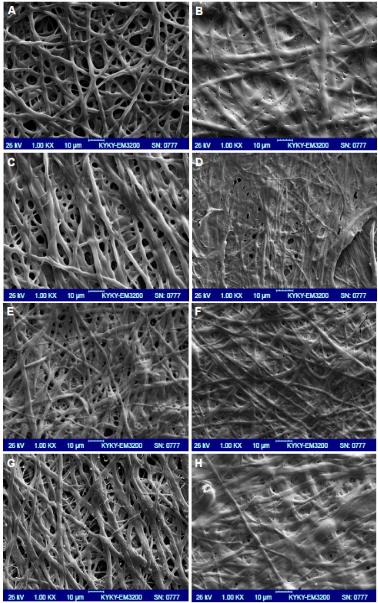

图1. 不同浓度的交联纳米纤维垫的SEM图像（1,000×）。

　　

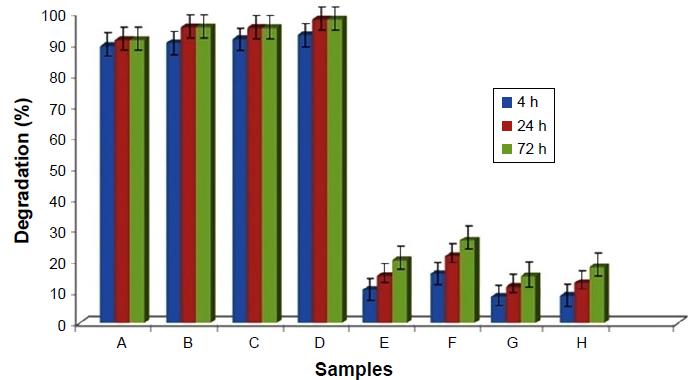

图2. 不同时间胶原酶溶液中交联和非交联垫的降解百分比。

DOI：10.2147/ijn.s165739
