合理地构建异质结构（尤其是p-n异质结构）是一种电荷有效分离和理想光催化的策略。遗憾的是，对p-n异质结的电荷分离效率的测量常常很单调。

       东北师范大学邵长路教授课题组采用溶剂热法在电纺CuAl₂O₄中空纳米纤维（HNFs）上组装Bi₂MoO₆纳米片，成功合成了一种精心设计的p-CuAl₂O₄ / n-Bi₂MoO₆异质结。Bi₂MoO₆纳米片通过强化学键合与CuAl₂O₄中空纳米纤维紧密连接，负载量可通过前驱体的浓度轻松控制。通过其在有或无捕获剂的可见光照射下的光电化学响应，首次系统地研究了异质结的电荷分离效率，并且严格地证实了异质结的高效电荷分离和转移。光催化实验表明，异质结的高效电荷分离和转移导致光催化性能提高，从而降解所有污染物模型（罗丹明B，甲基橙，Cr（VI）和4-硝基苯酚），其反应速率比参考样品高1个数量级。这项工作可用于合理构建p-n异质结，并为研究光电化学和光催化性能提供新的见解。

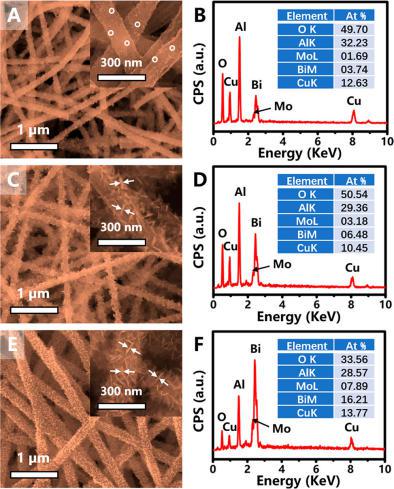

图1. CB1（A），CB2（C）和CB3（E）的SEM图像。CB1（B），CB2（D）和CB3（F）的EDX光谱。（CB:CuAl₂O₄ / Bi₂MoO₆层状p-n异质结）

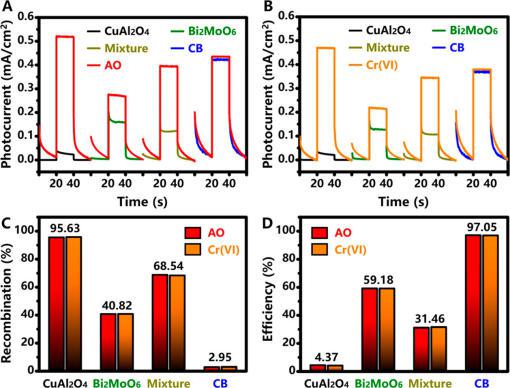

图2. CB2，CuAl₂O₄中空纳米纤维，Bi₂MoO₆纳米片及其含有或不含有草酸铵（A）和Cr（VI）（B）的机械混合物在80 mW cm^-2可见光下的瞬态光电流响应。 CB2，CuAl₂O₄中空纳米纤维，Bi₂MoO₆纳米片及其机械混合物中电荷载体的重组率（C）和分离效率（D）。

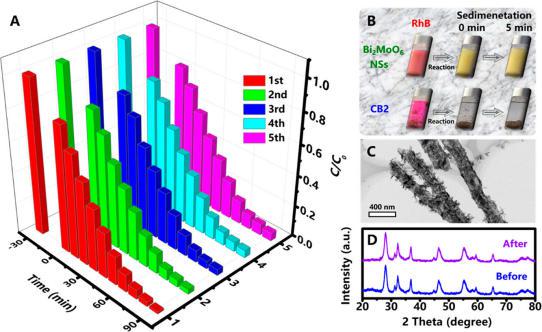

图3.（A）CB2在相同条件下进行光降解的再循环实验。（B）与纯Bi₂MoO₆反应后的CB2沉降性能比较。（C）CB2五次光降解后的TEM图像。（D）CB2反应前/后的XRD图谱

全文链接：https://pubs.acs.org/doi/10.1021/acssuschemeng.8b02040
