随着油污染对水环境和生态学造成严重后果，有效的油/水分离是对含油废水纯化具有重要意义。在构筑油水分离材料中，聚（L-丙交酯）（PLLA）和聚（D-丙交酯）（PDLA）之间的立构复合（sc）结晶在开发高性能聚丙交酯（PLA）材料方面具有巨大的潜力。与微晶相比，sc结晶具有许多优异的物理机械性能。然而，由于纤维之间的弱粘附性，制造具有足够机械强度和结构完整性的电纺sc-PLA膜仍然是一个挑战。

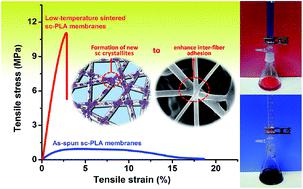

　　四川大学傅强教授课题组在国际著名期刊J. Mater. Chem. A上发表了题目为“Ultrahigh-performance electrospun polylactide membranes with excellent oil/water separation ability via interfacial stereocomplex crystallization”的文章。该研究提出了一种新的低温烧结机制，该机制可显著改善纤维间的粘合性和所得的膜性能。研究者发现，低于sc结晶熔化温度的烧结可以诱导来自相邻sc-PLA纤维的PLLA/PDLA链段在交叉点之间的相互扩散，随后共结晶形成新的sc结晶能够将这些纤维紧密连接在一起的。结果，电纺膜的拉伸强度和杨氏模量分别从0.9MPa和23.7MPa显著提高到11.1MPa和546.2MPa。重要的是，在不改变电纺膜的原始多孔结构的情况下实现机械性能增强。作者进一步证明，具有优异的氯仿/水分离能力的烧结膜而不会被破坏以及发生溶胀现象。研究结果表明，通过界面立构复合结晶，制造具有优异机械强度和良好分离性能的PLA纳米纤维膜是一种非常有效的方法。

　　论文链接：https://doi.org/10.1039/C7TA05379G
