易丝帮讯 近日，上海理工大学何星等人发明涉及了一种快速止血复合纤维膜的制备方法，专利号为：201810068764 .2。步骤为：称取聚乳酸颗粒，加入二氯甲烷，搅拌至聚乳酸颗粒完全溶解；加入丹宁酸粉末，并加入N ,N-二甲基甲酰胺溶液，继续搅拌至溶液澄清；将得到的纺丝液注入针管中，打开静电纺丝机的温度控制设备，设置好针管的注射速率并安装好纺丝机的正负电极；打开电压开关调整电压至8~22kv，注射速率为0 .001~0 .05mm/s，使纺丝保持稳定；待静电纺丝机下方的铝箔纸上的纺丝膜达到一定厚度后，将铝箔纸从接收板上取下，放在真空干燥箱内；完全干燥后将铝箔纸揭下，得到复合纳米纤维膜。该发明的复合纤维膜生物相容性较好且可降解，能够快速止血。

　　据悉，目前，医学上应用比较广泛的创伤修复材料主要分为以下几类：1)聚合物医用胶，这类止血材料容易对皮肤产生刺激；2)多聚糖类粘合剂，它的不足之处是使用过程中皮肤容易感染细菌，发生炎症；3)纤维蛋白胶，如明胶海绵，微晶胶原等，目前，这类材料在医学上应用比较广泛，但是它在湿态下粘合强度较低，不适用于大量出血的伤口；4)氰基丙烯酸类粘合剂，氰基丙烯酸类止血材料粘合强度高但其分解产物对皮肤刺激性大；5)沸石等无机止血材料，其最大的问题是在使用过程中会大量放热，容易引起组织热损伤；6)生物治疗(皮肤移植，人造皮肤)，这种方法适用于大面积创伤，但是其治疗周期比较长。

　　近年来，静电纺丝技术作为制备功能化纳米纤维的一种简单有效的方法引起了广泛的关注。与传统止血材料相比，静电纺丝制备的纳米纤维伤口敷料具有较大的比表面积、可调控的孔隙率和较好的延展性等优势，还可加载药物或其他生物分子，既有益于细胞呼吸，又可抑制细菌感染伤口，并能促进细胞增殖和加速创面愈合。静电纺丝制备的纳米纤维伤口敷料是一种高效的功能性止血材料，在医学领域具有良好的发展前景。

　　针对现有技术中存在的问题，该发明提供了一种快速止血复合纳米纤维膜的制备方法，所制备的这种纳米纤维膜止血材料要解决现有技术的止血材料普遍存在止血效率不高、容易引发炎症的技术问题。

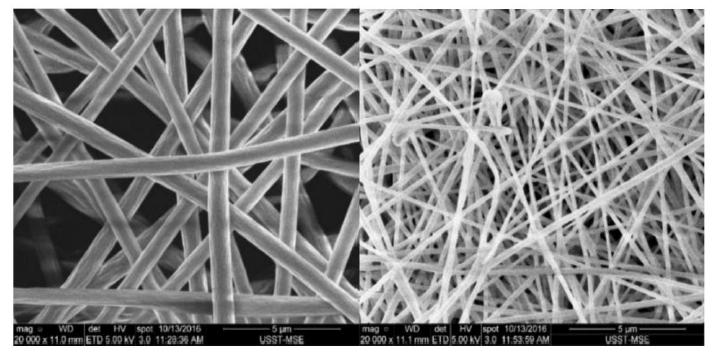

　图1 聚乳酸纳米纤维膜的扫描电镜图片。

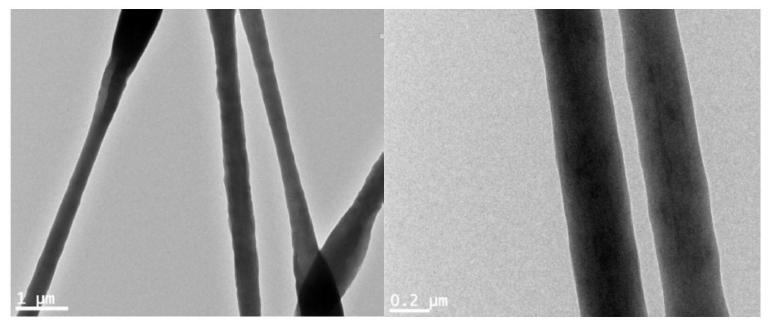

图2 聚乳酸/丹宁酸复合纳米纤维膜的透射电镜图片。

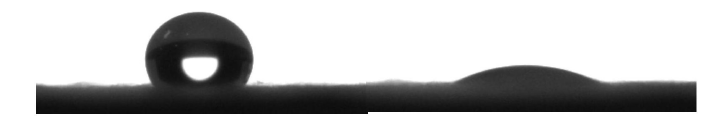

图3 纳米纤维膜的亲水性测试图片。

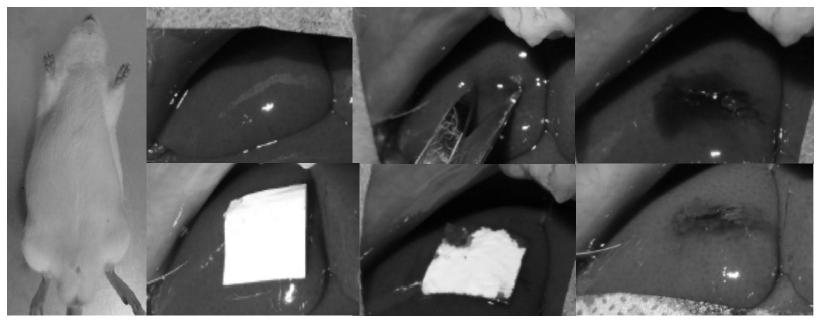

图4 复合纳米纤维膜SD大鼠肝脏止血实验图片。

　　与已有技术相比，其技术进步是显著的：

　　1. 该发明制备的复合纳米纤维膜具有较好的亲水性和较大的吸水率，动物创伤实验表明其具有良好的止血效果。

　　2. 该发明制备的复合纳米纤维膜具有良好的生物相容性和降解性能，在快速止血的同时有望用于创伤组织修复，是一种新型功能性止血材料。

　　3.该发明制备的复合纳米纤维膜材料成本低，原料易得、制备工艺简单，易于大量生产，有良好的临床应用前景。

　　附：专利信息

　   申请号 201810068764 .2
      申请日 2018 .01 .24
      申请人 上海理工大学
      发明人 何星　廖硕
      Int .Cl .
      D04H 1/4382( 2012 .01 )
      D04H 1/435( 2012 .01 )
      D04H 1/728( 2012 .01 )
      A61L 15/26( 2006 .01 )
      A61L 15/20( 2006 .01 )
      A61L 15/44( 2006 .01 )
      A61L 15/64( 2006 .01 )
