由于细胞反应良好，电纺膜已被用作将植入物固定到骨骼的辅助手段，此外，还有助于不同材料之间的粘合。这利用了纳米纤维的优点，同时避免了其作为结构支撑的弱点。

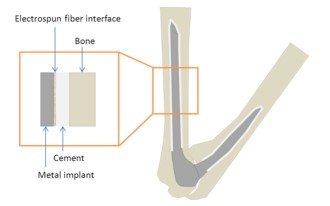

Figure 1. Electrospun fibers as interface layer between bone cement and implant.

　　在诸如全髋关节植入物和牙科植入物的医疗植入物中，通常使用骨水泥来固定植入物。如图1所示，复合材料中两种不同材料之间纳米纤维夹层使断裂韧性增强，该性质可用于改善骨水泥和金属植入物之间的结合。Khandaker等（2014）使用电纺聚己内酯纤维（直径范围从919 nm到1.25μm）作为种植体和水泥之间的夹层。在这种情况下，植入物由钛（Ti）制成，而水泥是聚甲基丙烯酸甲酯（PMMA）。通过测试纤维模的效果，发现使用单向纤维的装置的断裂韧性比没有纤维的Ti / PMMA好得多。但是，对于双向纤维，断裂韧性小于没有纤维的Ti / PMMA [Khandaker等2014a]。一般来说，纤维的存在增加了金属植入物的表面粗糙度，并且降低Ti / PMMA界面处裂纹的微观运动[Khandaker等2014b]。Ti / PMMA的排列界面纤维的力学性能的进一步研究表明拉伸强度，剪切强度和混合载荷提高[Khandaker等2014b]。断裂韧性的差异可能是由于PMMA在纤维中的润湿和渗透。使用单向纤维时，PMMA可以更好地渗透到纤维之间的间隙中。然而，对于双向纤维，纤维可能更难以运动，这降低了PMMA渗透到孔之间的能力，需要进行更多的测试，以确定断裂韧性差异的原因。

　　静电纺丝膜已被用于帮助脆弱长骨髓内固定。Nishizuka等（2014）提出了一种加强严重弱化长骨干骺端的新技术。该过程基于电纺聚-3-羟基丁酸酯-共-4-羟基丁酸酯的概念，由聚（1-丙交酯）（PLLA）编织管与磷酸钙水泥（CPC）组成的髓内固定（PHA）膜，以防止CPC从编织管的芯部泄漏，如图2所示。机械研究表明，与CPC + PLLA，CPC + PHA和CPC相比，PLLA + CPC + PHA仅在CPC注入后10分钟显示更高的断裂能量。使用新西兰白兔研究显示PLLA + CPC + PHA组没有骨折移位，而CPC，PLLA + CPC和K-丝记录1周时发生骨折移位。

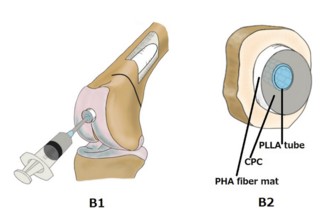

　　Figure 2. View of the distal femur (B1) and bone cross section schema (B2) after CPC injection. PLLA: PLLA woven tube; PHA: PHA fiber mat; CPC: calcium phosphate cement. [Nishizuka et al PLoS ONE 9(8): e104603. doi:10.1371/journal.pone.0104603. This work is licensed under a Creative Commons Attribution 4.0 International.]
