导语

本期易丝帮精选东华大学朱美芳院士、东华大学丁彬教授、江南大学刘天西教授、天津工业大学刘雍教授四大顶尖团队的 4 篇顶刊力作，聚焦静电纺丝纳米纤维在膜蒸馏脱盐、荧光气凝胶、糖尿病伤口敷料、宽温区柔性传感器的最新研究进展，一睹前沿技术突破与应用潜力！

1、东华大学朱美芳院士团队Energy Environ. Mater.（IF 14.1）：一步法制备 PTFE/PI 复合纳米纤维膜，膜蒸馏脱盐实现高通量、持久抗结垢

➣挑战：膜蒸馏是高盐废水处理与海水淡化的重要技术，聚四氟乙烯（PTFE）膜因低表面能、抗盐积累优势成为核心基材，但界面粘附性差、纤维形态可控性低等问题，严重制约其蒸汽通量与长期稳定性。

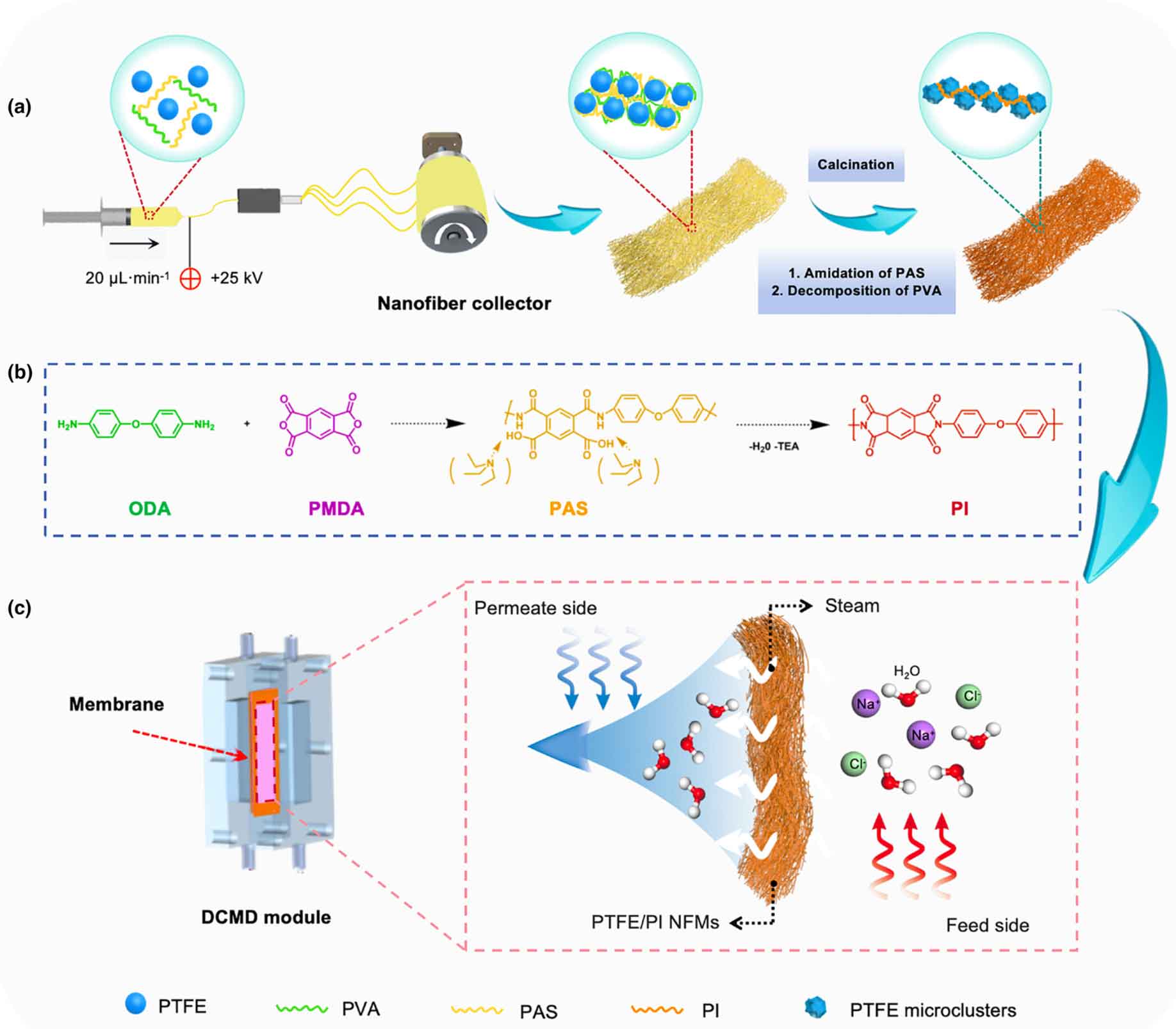

➣方法：东华大学朱美芳院士团队朱丽萍 、孟哲一提出一步法制备聚四氟乙烯纳米纤维膜的创新方法。将水溶性聚酰亚胺（PI）前驱体掺入水性PTFE乳液中，然后在PTFE烧结过程中进行热亚酰化，在PTFE基体中形成均匀分布的PI微相。

➣创新点1：该方法提高了纳米纤维表面粗糙度，控制了纤维形态和膜孔隙率，防止纤维融合和收缩。所得PTFE/PI膜具有很强的三维超疏水性和自清洁能力，水接触角为156±4°。

➣创新点2：在直接接触膜蒸馏（DCMD）下，在3.5 wt% NaCl进料条件下，在40°C的温差下，膜的水蒸气通量高达52.2±2 L m−2 h−1，比纯PTFE纳米纤维膜高出约206%，同时保持近100%的盐去除率。

https://doi.org/10.1002/eem2.70288

2、东华大学丁彬教授Adv. Fiber Mater.（IF 21.3）：湿致 3D 静电纺丝制备大面积白光发射元凝胶，极端环境可穿戴领域迎新材料

➣挑战：荧光气凝胶兼具光学可调性与强荧光发射特性，却长期面临白光发射与高拉伸性难以兼顾的技术瓶颈，限制了其在柔性穿戴、柔性显示等领域的应用。

➣方法：东华大学丁彬教授、王赛提出了一种通过湿致三维静电纺丝直接合成超轻、超弹性、超柔性荧光气凝胶的简单方法。

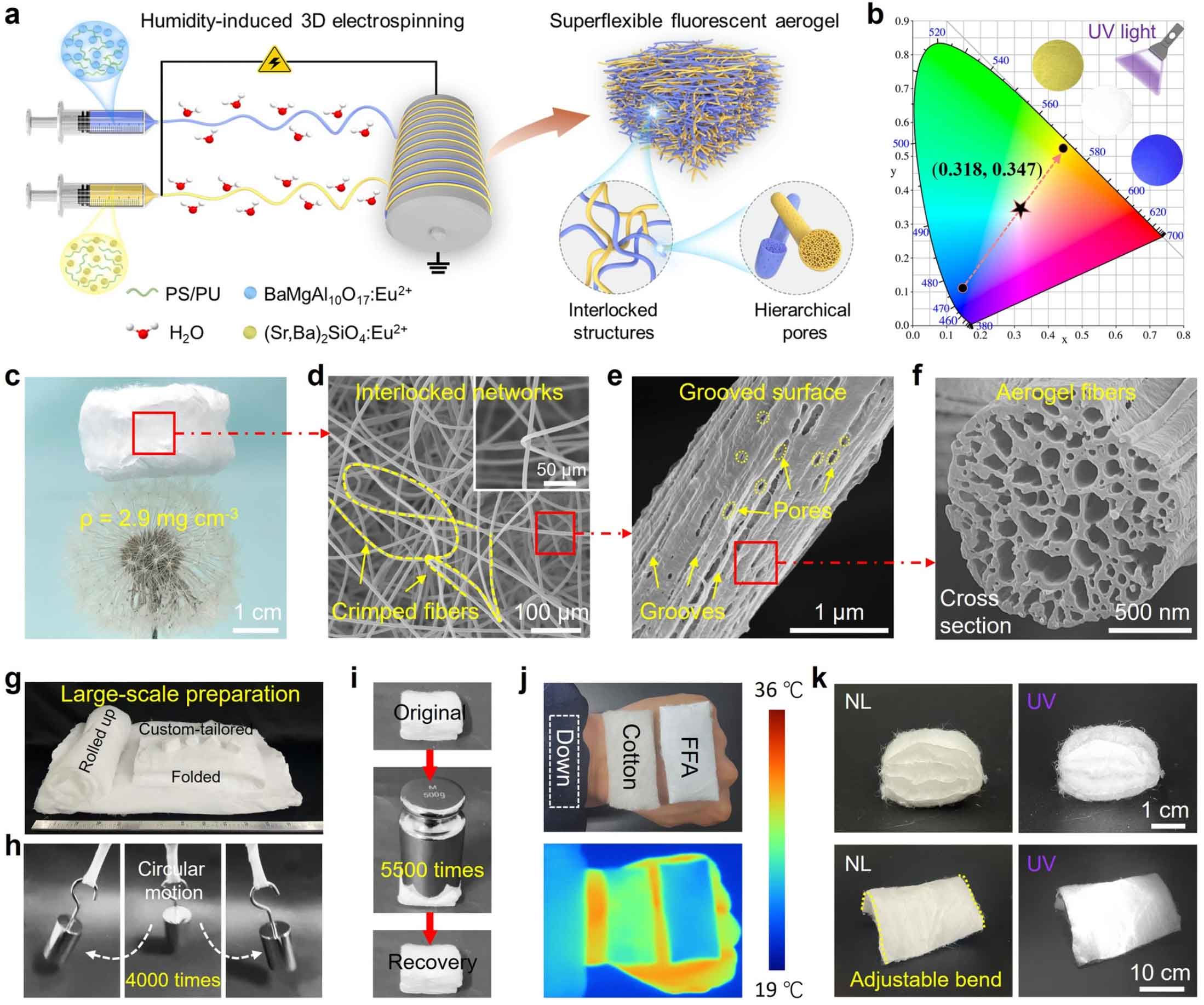

➣创新点1：通过控制含有荧光分子射流的快速相分离，利用卷曲气凝胶纤维制备了大面积（1.2 m×0.4 m）的荧光气凝胶。层次化多孔结构有效地抑制了供体和受体之间过多的能量传递，产生稳定的白光发射（0.318,0.347）。

➣创新点2：得益于纤维成分的软刚性设计和卷曲纤维之间的互锁网络，气凝胶具有优异的机械坚固性，拉伸强度可达其重量的4000倍，抗100,000次压缩循环的疲劳性，435 mm s-1的快速恢复速度，180°弯曲和广角扭转。

➣创新点3：高孔隙率（99.7%）来源于气凝胶纤维，纤维网络赋予气凝胶超轻密度（2.9 mg cm−3）和低导热系数（23.8 mW m−1 K−1）。气凝胶还具有自清洁、透气和阻燃性，适用于极端环境。

https://doi.org/10.1007/s42765-026-00687-1

3、江南大学刘天西教授Adv. Fiber Mater.（IF 21.3）：Janus静电纺丝敷料，实现糖尿病伤口动态pH监测、渗出液管理和免疫调节

➣挑战：糖尿病伤口修复面临渗出物过度积累、慢性炎症难消退的核心难题，传统敷料缺乏弹性、与皮肤贴合性差，易粘附脆弱组织造成二次创伤，且无法实时反馈伤口愈合状态。

➣方法：江南大学刘天西教授、黄云鹏副教授等人开发出静电纺丝基超适型Janus敷料，由硫酸庆大霉素（GS）负载的苯乙烯-乙烯-丁烯-苯乙烯（SEBS）免疫调节层，与PEO-PPO-PEO三嵌段共聚物(F127)/姜黄素（Cur）负载的热塑性聚氨酯（TPU）pH可视化层组成。

➣创新点1：该非对称设计整合了两层之间表面润湿性和纤维孔隙度的差异，使伤口渗出液从SEBS/GS侧单向和反重力输送到TPU/F127/Cur侧，有效防止液体回流并降低感染风险。

➣创新点2：柔软弹性的聚合物基质确保伤口紧密一致性和机械保护，同时促进血管生成和胶原蛋白沉积。此外，敷料具备 pH 响应可视化特性，可通过颜色变化动态监测伤口愈合过程。

➣创新点3：体外实验和组织学分析表明，通过炎症抑制和微环境改善，GS介导的免疫调节在12天内显著加速糖尿病模型的伤口愈合。

https://doi.org/10.1007/s42765-025-00661-3

4、天津工业大学刘雍教授&李玉瑶副教授Adv. Fiber Mater.（IF 21.3）：超弹性纤维气凝胶，解锁196℃至 200℃宽温区监测与个人防护一体化

➣挑战：传统压阻式传感器多基于半导体与金属材料，固有刚性使其难以兼顾可穿戴设备所需的柔性与舒适性，而恶劣工况下的宽温区适应性与防护-监测一体化，更是柔性传感器研发的关键挑战。

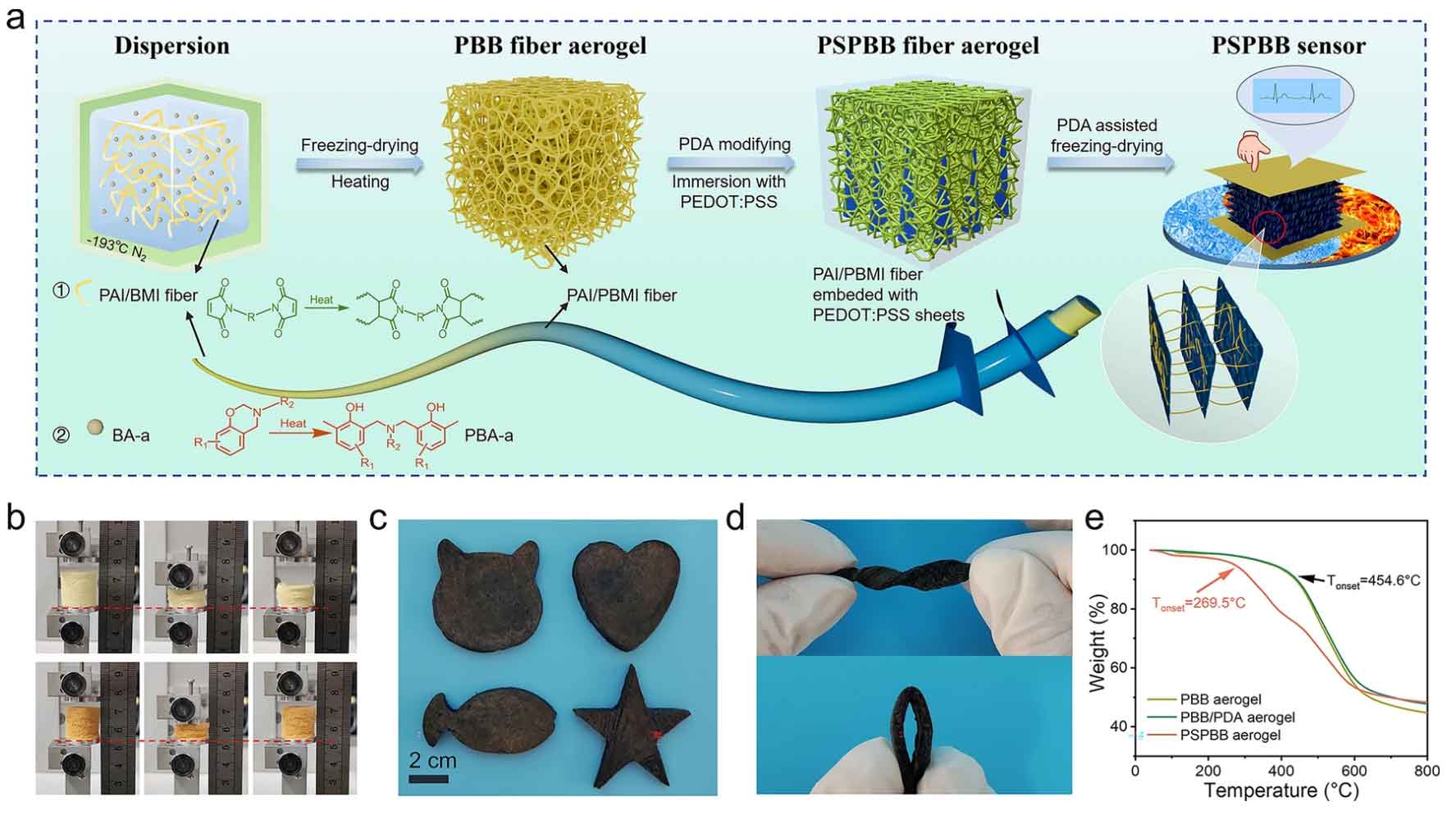

➣方法：天津工业大学刘雍教授、李玉瑶副教授通过巧妙地建立纤维与冰晶之间的桥介导双亲和关系，成功制备出平行片状结构的聚（酰胺-亚胺）/双马来酰亚胺/苯并恶嗪（PAI/BMI/BA-a）纤维气凝胶（简称PSPBB）。

➣创新点1：利用聚苯乙烯磺酸盐（PSS）与冰晶的相互作用，导电聚（3,4-乙烯二氧噻吩）（PEDOT）：PSS链随着冰晶的定向生长而进行定向组装，同时由于PSS与纤维表面的聚多巴胺（PDA）的相互作用而稳定地锚定在纤维上。

➣创新点2：由此制备的PSPBB气凝胶具有坚固的支架结构、优异的抗疲劳性能（200次压缩循环后高度保持超过90%）、8000次压缩循环下传感性能保持稳定，更突破温度限制，实现- 196°C至200°C超宽温度适应性。

➣创新点3：此外，多孔气凝胶中的平行薄片具有良好的隔热性能，可以实时监测生理信号，同时提供关键个人保护屏障。

https://doi.org/10.1007/s42765-026-00698-y
