基本信息

中文名称：聚砜

英文名称：Polysulfone（简称PSF或PSU）

CAS登录号：25135-51-7

分子式：（C27H22O4S)n

外观：浅黄色透明颗粒

产品特性

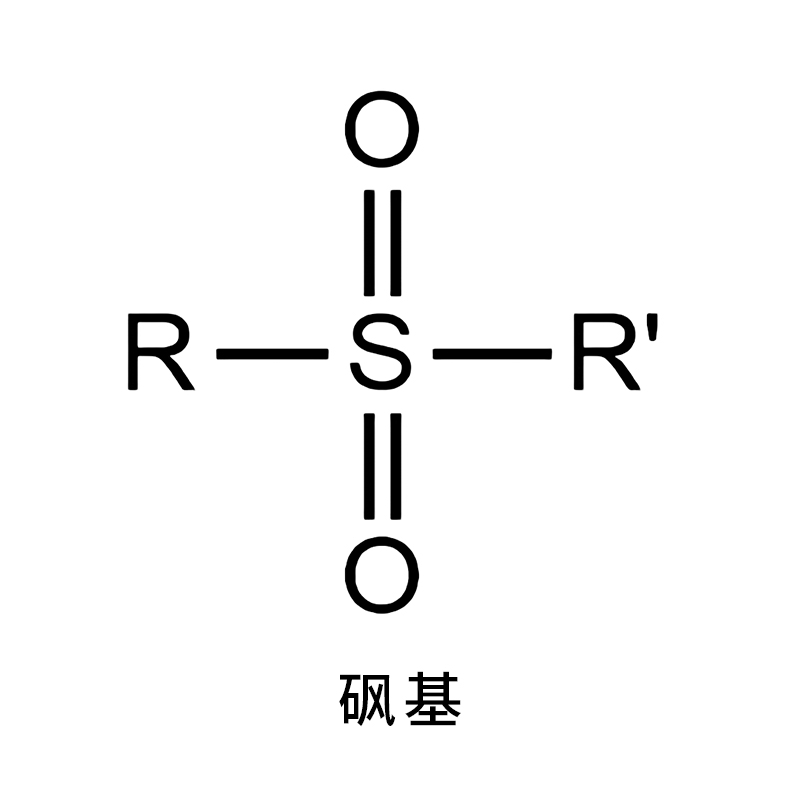

聚砜（PSU）是分子主链中含有砜基(-SO2-)和亚芳基的热塑性树脂，有普通双酚A型PSU（即通常所说的聚砜）、聚芳砜和聚醚砜三种。聚砜是一种韧性，刚性，高强度的热塑性塑料，适合在高达149℃的温度下连续使用。聚砜的热变形温度为175℃，它具有抗氧化和抗水解作用，并能长时间暴露于高温和反复灭菌，即使在高温下也保持优良的机械性能是其突出的优点。吸水率在0.2-0.4%；密度：1.24 g/cm3；拉伸模量2480MPa；抗拉强度70.3MPa；弯曲模量2690MPa；抗弯强度106MPa；它对无机酸，碱和盐溶液具有很高的抵抗力，耐洗涤剂和烃油的性能良好。这些树脂对伽马射线或电子束辐射的降解具有很高的抵抗力，但树脂可能会受到极性溶剂（如酮，氯代烃和芳烃）的侵蚀。

聚砜已通过美国医药、食品领域的有关规范，可代替不锈钢制品。由于聚砜耐蒸气、耐水解、无毒、耐高温蒸气消毒、高透明、尺寸稳定性好等特点，可用作手术工具盘、喷雾器、流体控制器、心脏阀、起博器、防毒面具、牙托等。聚砜和聚醚砜还可制成超过滤膜和反渗透膜等。此外，聚砜树脂还被广泛应用于航天/航空、电子电器、食品容器、医疗器械、纺织机械、家电和汽车等领域。

产品分类

产品应用

聚砜具有优良的化学稳定性和热稳定性，良好的耐过热蒸汽和热水的性质，在静电纺丝领域广泛被应用于污水处理膜或空气过滤膜材料等。Ma等[1]通过静电纺丝技术以及表面改性技术，制得出新型的聚砜超细纤维薄膜（直径 1~2um），并将其用于吸附有机染料和蛋白质。首先将静电纺丝得到的 PSU 薄膜在188 ℃的高温下进行热处理，这一过程可显著的提高该种材料的力学强度。随后对其进行空气等离子处理，将聚甲基丙烯酸 （PMAA）在Ce4+作用下接枝在 PSU 薄膜上，从而制得 PMAA 修饰的 PSU 纳米纤维材料，使得纤维材料表面带有大量羧基，可将这种材料应用于处理含有有机染料和蛋白质等污染物的水质过滤领域。

东华大学丁彬教授和他的团队使用蓬松的PSU微米纤维和极细的PAN纳米纤维来作为纤维过滤膜的结构，同时在结构中使用PEO形成粘结结构来装配成一种小孔径，小密度的稳定的纳米纤维过滤材料[2]。图1展示了通过多喷嘴混合静电纺丝制备PEO@PAN/PSU复合纤维过滤材料的典型过程。对PEO@PAN/PSU膜进行热处理，PEO的物理熔化和凝固形成了粘结构来提高结构强度。PEO@PAN/PSU的过滤材料不仅使其成为PM2.5治理的一个有潜力的候选者，而且为设计和开发适用于各种应用的稳定多孔膜提供了一个通用策略。

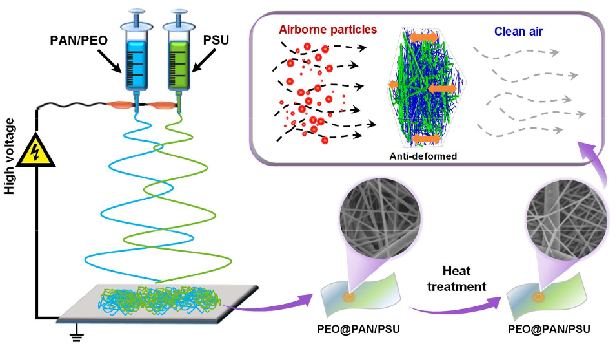

图1 抗变形的PEO@PAN/PSU纳米纤维高效空气过滤复合膜的制作过程示意图[2]。

使用方法

聚砜可溶于二甲基甲酰胺、二甲基乙酰胺、N-甲基-2-吡咯烷酮、二甲基亚砜、四甲基亚砜等。关于聚砜静电纺纳米纤维的制备，常使用二甲基甲酰胺（DMF），配成10%-20%电纺液置于烧瓶中，密封后机械搅拌一段时间，直至获得透明均一溶液。使用静电纺丝机进行PSU纤维的制备，PSU /DMF溶液用注射器装盛并固定在推注上，针头接电源正极。正极电压可调节范围为 11～20kV，设定好接收距离（15-20 cm）。将铝箔纸卷铺于直径 10cm 的不锈钢滚动圆筒，接电源负极（负电压约为 2kV）用于纤维接收。打开电源，按照设置的实验参数进行静电纺丝实验。收集到的纤维膜在188℃下热处理3 h，可以提高纳米纤维膜的结构完整性。PSU材料使用前须充分干燥，并防止再吸湿。保证含水量在0.1%以下。有关其它注意事项或应急措施可参考其安全技术说明书。

参考文献

[1] Bjorge, D., Daels, N., De Vrieze, S., Dejans, P., Van Camp, T., Audenaert, W., … Van Hulle, S. W. H. (2009). Performance assessment of electrospun nanofibers for filter applications. Desalination, 249(3), 942–948.

[2] Zhang, S., Liu, H., Yin, X., Yu, J., & Ding, B. (2016). Anti-deformed Polyacrylonitrile/Polysulfone Composite Membrane with Binary Structures for Effective Air Filtration. ACS Applied Materials & Interfaces, 8(12), 8086–8095.

资料下载

 化学品安全技术说明书-聚砜.pdf
