基本信息

中文名称：聚乙醇酸、聚乙交酯、聚羟基乙酸

英文名称：Polyglycolide(PGA), poly [1,4-dioxane-2,5-dione]

CAS登录号：26202-08-4

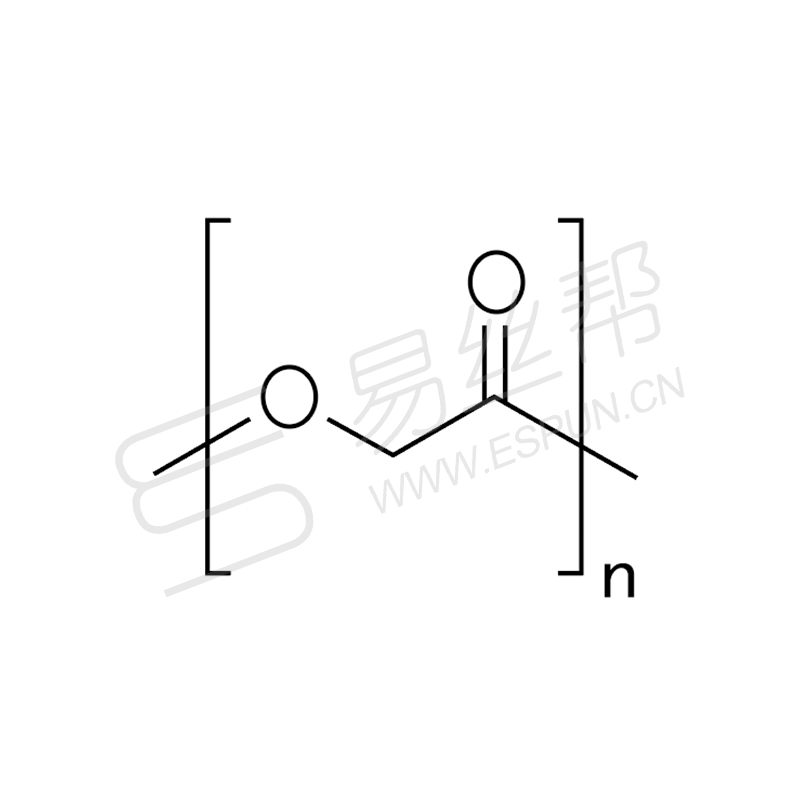

化学式：(C2H2O2)n

外观：黄色或浅褐色颗粒

产品特性

聚乙醇酸（PGA）是一种最简单的脂肪族聚酯，为半晶、疏水性高聚物。在微生物或生物体内酶或酸、碱的促进下水解，最终形成CO2和H2O。低分子量PGA由乙醇酸出发直接脱水缩聚而得，高分子量的PGA是通过开环聚合得到，分为两步，第一步乙醇酸脱水生成乙交酯（聚乙醇酸的二元环状聚合物），第二步乙交酯再开环聚合得到高分子量的PGA。PGA具有良好的生物降解性和生物相容性，生物降解主要是通过简单的水解。聚乙醇酸的应用主要表现在医用缝合线、药物控释载体、骨折固定材料、组织工程支架、缝合补强材料。早在1970年，PGA医用缝合线已被FDA审批通过并商品化，商品名叫Dexon。目前已经商品化的PGA纤维都是采用熔聚挤出的方法获得，原因是PGA的熔点较高，且具有热可降解性，使其难以采用熔体静电纺丝方法制得；其次PGA不溶于常规的有机溶剂，溶液的纺丝溶剂可选择范围窄。目前可以采用六氟异丙醇为溶剂，对PGA进行溶液静电纺丝。

产品分类

产品应用

Boland等[1]采用六氟异丙醇为溶剂，对PGA进行了溶液静电纺丝，改变溶液浓度，可得到直径在200~1500 nm的PGA纤维。他们采用酸处理使PGA 纤维表面的酯键水解为羧基和羟基后，用于细胞培养考察其生物相容性，发现其比原始的PGA纤维更能促进细胞在其纤维表面的黏附。Hadi Hajiali 等[2]在PGA中加入不同比例的明胶，利用静电纺丝技术制备被组织工程支架，体外实验发现添加30%的明胶可以促进平滑肌细胞的黏附与增殖（图1）。研究还发现添加明胶后，由于PGA与明胶的相互作用而增强了支架的力学性能。

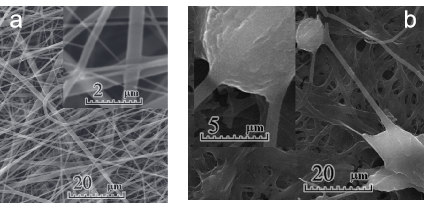

图1 PGA/明胶纳米纤维制备组织工程支架[2]：PGA/明胶（30 wt%）纳米纤维支架（a）及支架上培养平滑肌细胞的SEM图。

使用方法

使用本产品常用的溶剂为六氟异丙醇，具体纺丝工艺参数可见参考文献[1,2]的实验方法。本产品是生物降解材料，在储存过程中应避免接触水、酸性物质、碱性物质和醇类试剂以及其他可引起产品降解的试剂。使用时环境的空气湿度应小于35%，避免剩余产品受潮，影响产品质量。

参考文献

[1] Boland E D, Telemeco T A, Simpson D G, et al. Utilizing acid pretreatment and electrospinning to improve biocompatibility of poly(glycolic acid) for tissue engineering. Pure and Applied Chemistry, 2001, 38(2):1231.

[2] Hajiali, H., Shahgasempour, Naimi-Jamal, M. R., et al. Electrospun PGA/gelatin nanofibrous scaffolds and their potential application in vascular tissue engineering. International Journal of Nanomedicine, 2011, 6: 2133-2141.

资料下载

下载-聚乙醇酸.pdf
